壁用遮音テープ製品紹介 XETORO ゼトロ  NV-α業界最薄 壁の遮音に+α

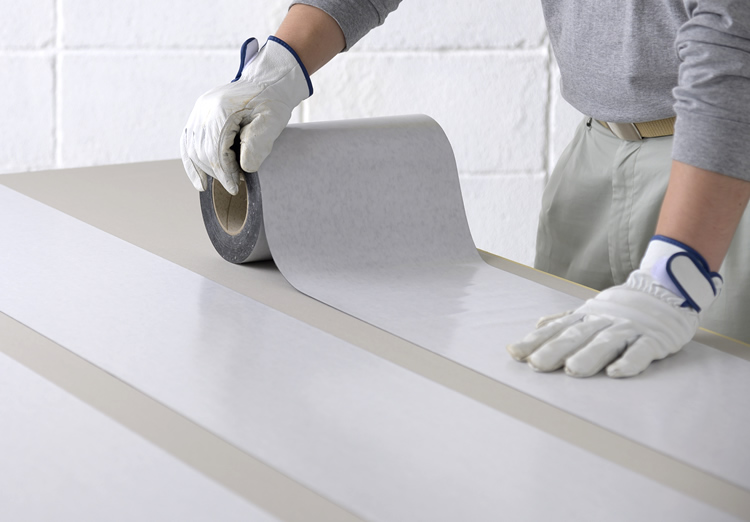

壁用遮音テープ

“振動を熱に変えて壁を遮音” 厚さ0.5mmの遮音テープ

今までの遮音技術「厚い・重い」に頼らない、イイダ独自の制振遮音技術が、静かで快適な住空間を実現します。

壁用遮音テープ「ゼトロNV-α」の製品仕様

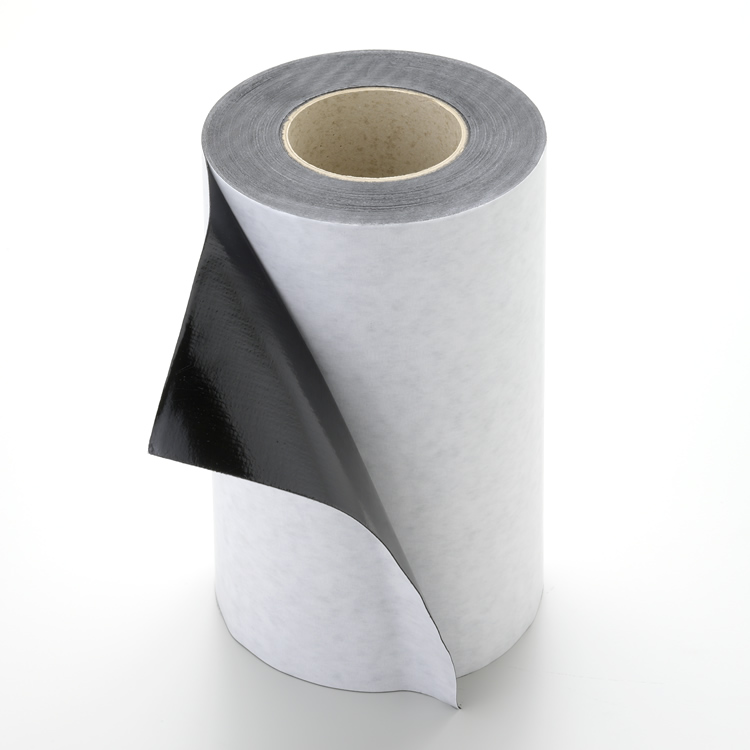

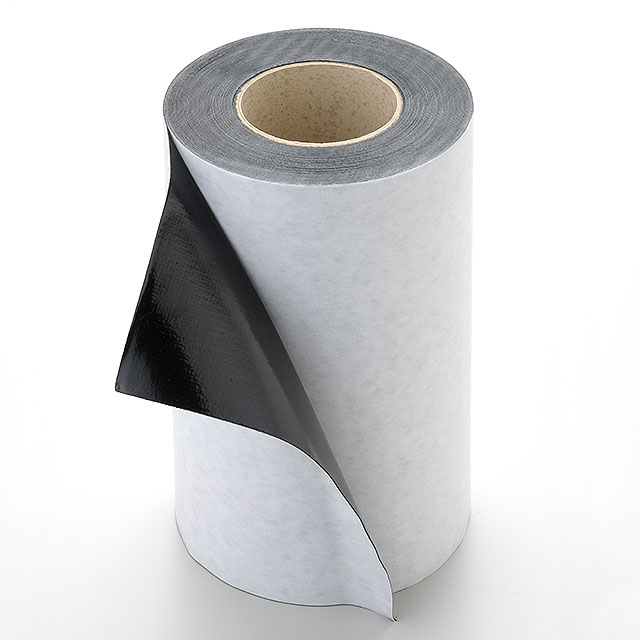

壁用遮音テープ ゼトロ NV-αⅡ
ゼトロNV-α
製品仕様
仕様 ブチルゴム系制振テープ
サイズ 0.5t×240mm×20M / 巻
梱包 2巻 / 箱
重量 5kg / 巻

3つの特徴

  • 施工せっこうボードに貼って挟むだけ
    接着剤不要
    » tap» click
  • 確かな遮音性能貼るだけで遮音性能
    1ランクアップ
    » tap» click
  • 厚さ0.5mm賃貸面積が狭くならない
    設計変更なく負担軽減
    » tap» click
既存壁の防音リフォームでも効果が出ます
壁用制振テープ「ゼトロNV-αII」施工事例はこちら

省施工

  • せっこうボードに貼って挟むだけの省施工です。(貼り付け時間 せっこうボード1枚:約3分)
  • 粘着のあるテープなので接着剤不要です。
  • 遮音シートに比べて施工時間を約70%削減できます。(自社調べ 4.4m²施工)
  • 遮音シートより軽量なので作業者の負担を軽減します。(製品重量:約5kg/巻)

《ゼトロNV-α 施工手順》

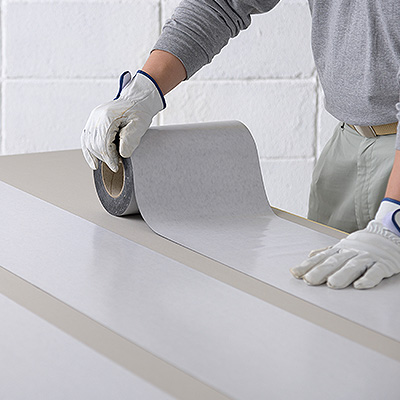

  1. 上張りせっこうボード裏面に貼る

    01

    上張りせっこうボード裏面に貼る

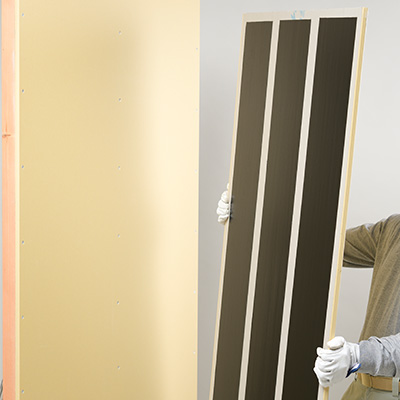

  2. 下張りせっこうボードと張り合わせる

    02

    下張りせっこうボードと張り合わせる

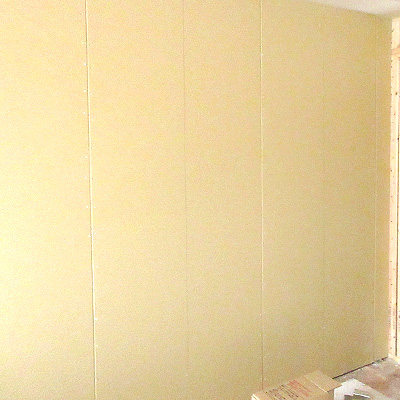

  3. 完成

    03

    完成

粘着のあるテープなので簡単に施工できます

壁用制振テープ  ゼトロ NV-α
施工動画

壁用遮音テープ ゼトロ NV-αⅡ 施工動画

お気軽にお問合せ・ご相談ください

確かな遮音性能

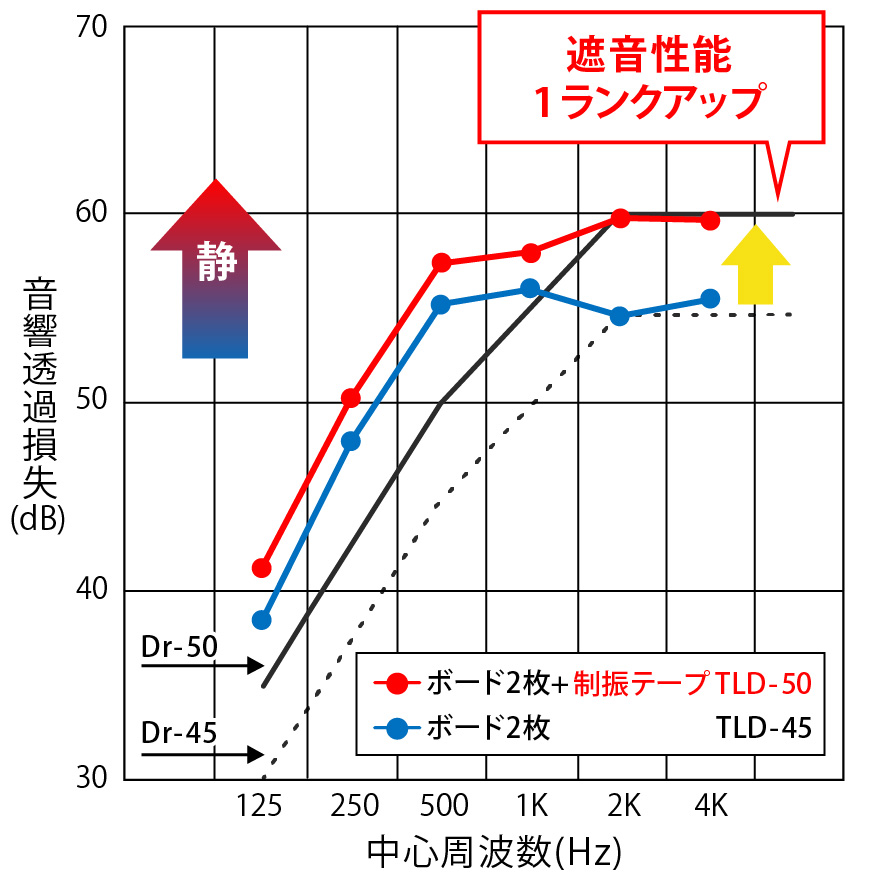

遮音テープ+せっこうボード2重張り壁の遮音性能

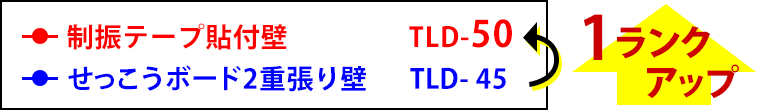

  • せっこうボード2重張りの間に貼って挟むだけでTLD-45の壁が、TLD-50へと1ランクアップします
  • 2KHz付近のコインシデンス現象を5dB改善します

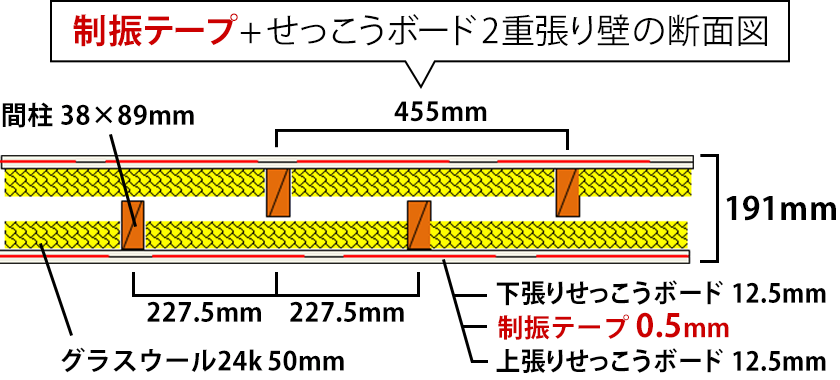

遮音テープ+せっこうボード2重張り壁の断面図

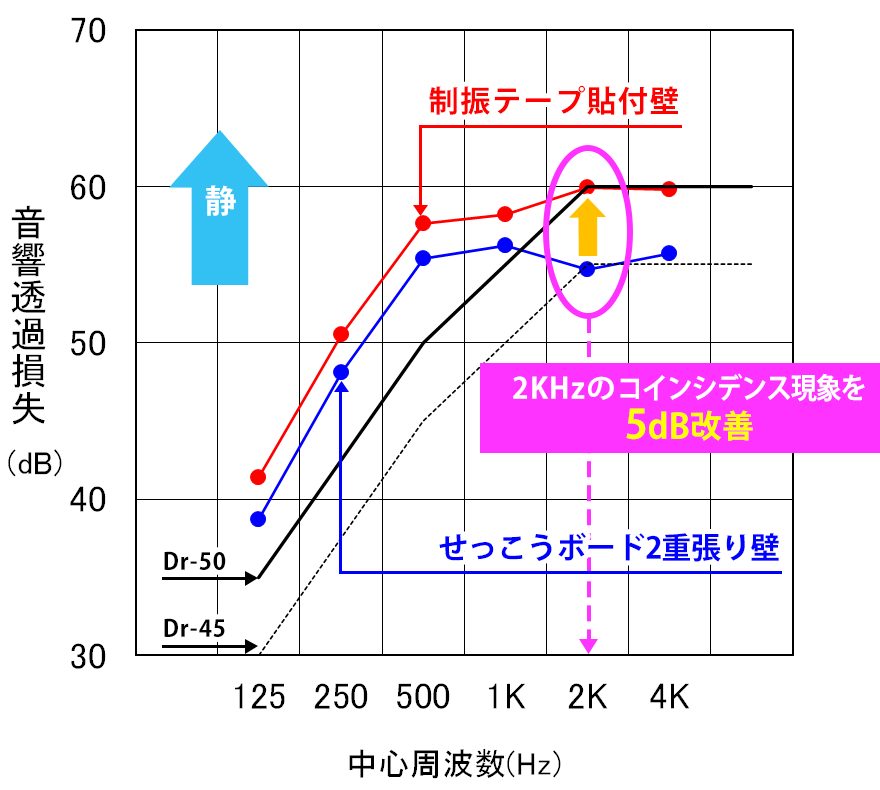

遮音試験データ
遮音試験データ
遮音試験データ補足
Dr値 実際の建築物の2室間の遮音性能を5dB単位で表します。
TLD値 音響試験室で測定された壁単体の遮音性能を1dB単位で表します。

コインシデンス現象を5dB改善

制振テープの効果確認動画

壁用制振テープ  ゼトロ NV-α
効果確認動画

壁用制振テープ ゼトロ NV-αⅡ 効果確認動画
壁用制振テープ ゼトロ NV-αⅡ 効果確認動画

遮音テープの効果を聴感で確認できます

■遮音効果音の収録

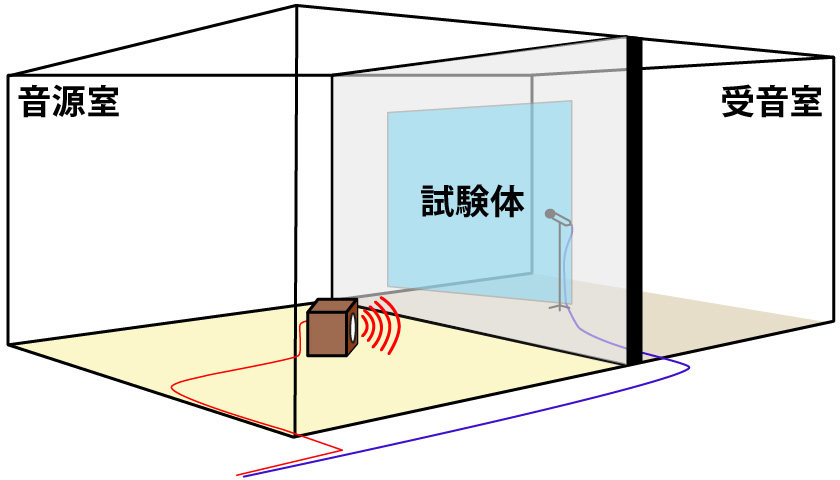

音源室で遮音壁から1メートル離れた位置にスピーカーを置き、約80dBの音量で音源再生して反対側の受音室のマイクで録音しました。

NV-αⅡ 遮音性能データ

※音の再生は下の「?」をクリック

制振テープ有り
制振テープ無し

遮音テープ+せっこうボード増し張り壁の遮音性能

  • 既存界壁に遮音テープ+せっこうボードを増し張りすることで、せっこうボード3枚張り壁と比べて
    人間の耳が最も聞き取りやすい2KHzから4KHzの遮音性能が7~8dB向上します

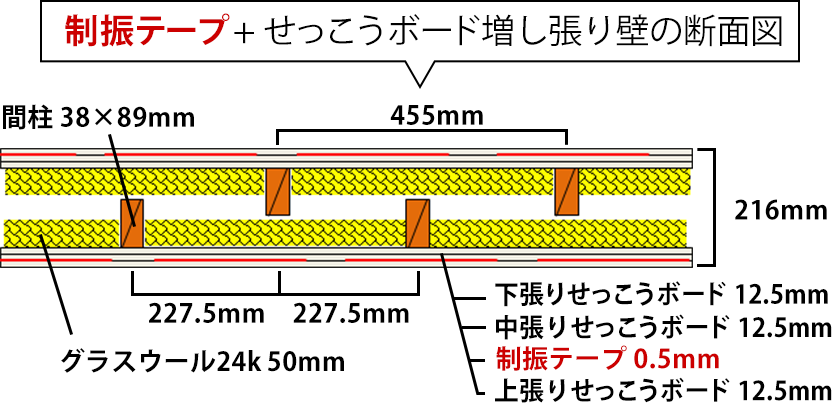

遮音テープ+せっこうボード増し張り壁の断面図

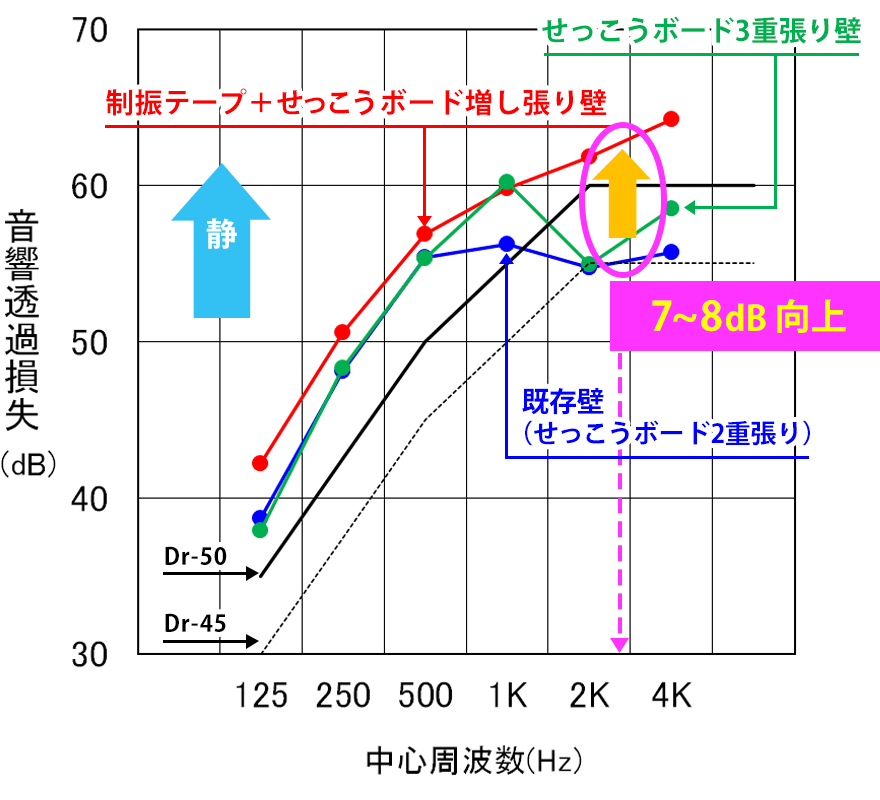

遮音試験データ
遮音試験データ

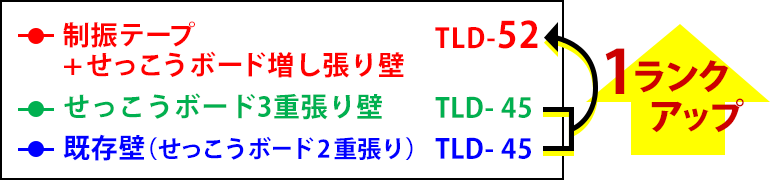

遮音試験データ補足
Dr値 実際の建築物の2室間の遮音性能を5dB単位で表します。
TLD値 音響試験室で測定された壁単体の遮音性能を1dB単位で表します。

人が聞き取りやすい2KHzから4KHzの遮音性能が7~8dB向上

階下隣室に対する界壁の床遮音性能

  • 階上の床から階下の界壁に伝わって放射される床衝撃音を低減します
  • 階段に隣接する界壁へ施工することで階段昇降時の衝撃音を低減します

実棟での階下隣室に対する界壁の床衝撃音測定結果と収録音源比較

階上の床にインパクトボールを落下させ、階下隣室の界壁を伝わって放射される床衝撃音を測定し、
実際に階下隣室で聞こえる床衝撃音を録音しました。
壁用遮音テープを施工した対策界壁と未対策界壁の音を聞き比べて下さい。

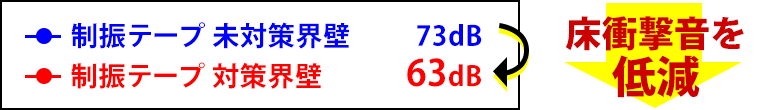

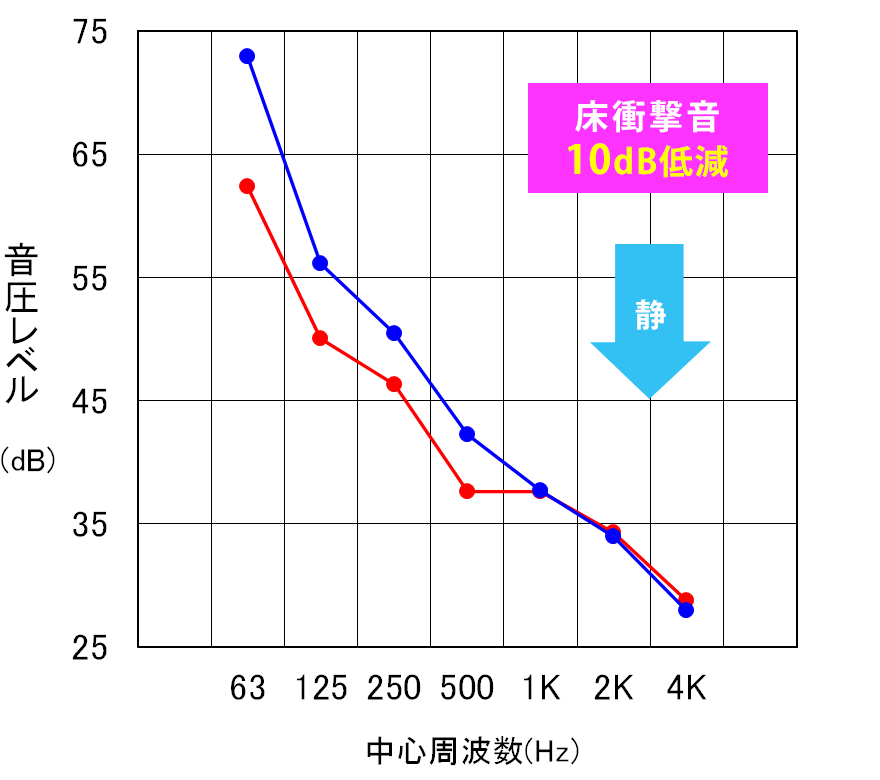

実棟での階下隣室に対する界壁の床衝撃音測定結果

床衝撃音を低減

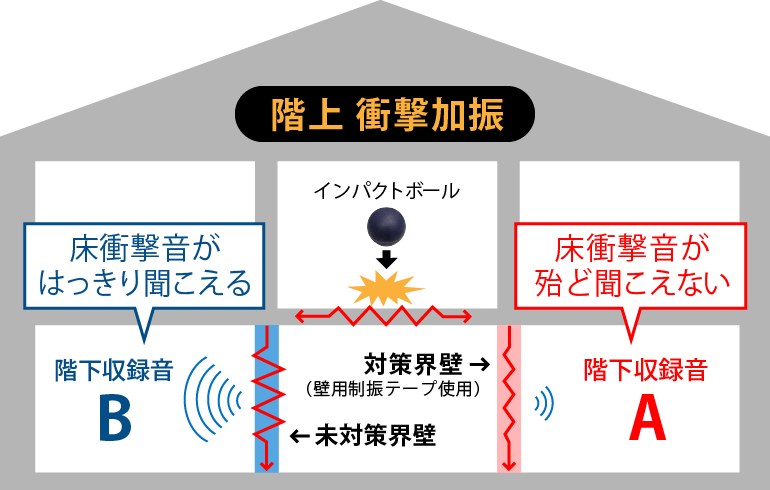

階下隣室に対する床衝撃音の比較検証イメージ

■階下隣室に対する床衝撃音の比較音源

※音の再生は下の「?」をクリック

階下収録音 A対策界壁(制振テープ使用)
階下収録音 B未対策界壁

階下隣室に伝わる床衝撃音を低減

お気軽にお問合せ・ご相談ください

厚さ0.5mm(遮音テープのメリット)

  • 壁厚が増えない=賃貸面積が減らない(建具などの納まりが良好)
  • 大幅な設計変更がなく、設計負荷が少ない(設計手間が省略)
  • 材工価格:ふかし壁工法と比べ約30%低減
  • 施工性:ふかし壁工法に対し施工時間を約70%削減

遮音シートふかし壁工法と遮音テープ増し張り壁工法の断面比較

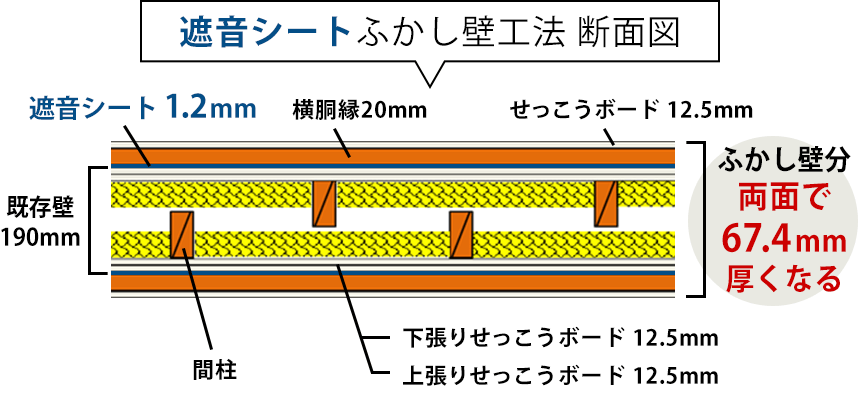

遮音シートふかし壁工法 断面図

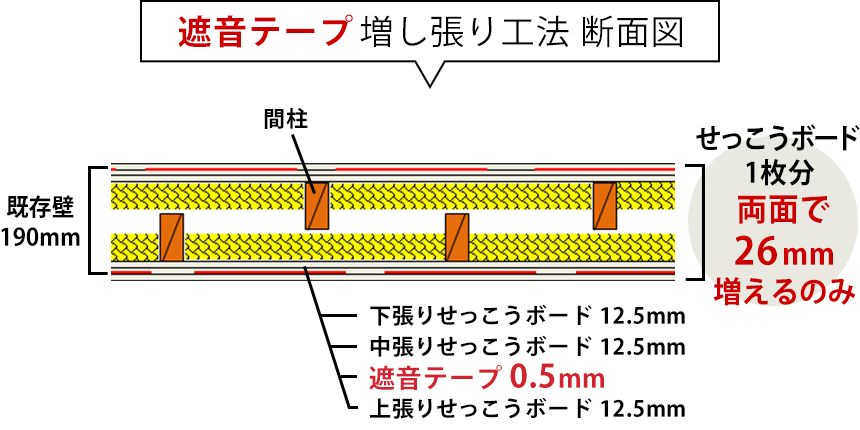

遮音テープ増し張り工法 断面図

遮音シートふかし壁工法と比べると遮音テープ増し張り工法は
壁厚 41.4㎜ 薄い

遮音シートと遮音テープの施工検証結果(4.4m²施工時)

遮音シートふかし壁工法と制振テープ増し張り工法の比較例です。

遮音シート
ふかし壁工法手順
制振テープ
増し張り工法手順
  1. 01 遮音シートを持ち上げて位置合わせする
    重くて辛い
  2. 02 既存の壁に遮音シートをタッカーで留める
    腕が疲れる
  3. 03 遮音シートの端部をカットする
  4. 04 遮音シート固定用の横胴縁を採寸しカットする
  5. 05 遮音シートの上から横胴縁を施工する
    下地の位置が
    見えず作業困難
  6. 06 せっこうボードを横胴縁に留め付ける
  1. 01 増し張りせっこうボード裏面に制振テープを貼付ける
  2. 02 離型紙を剥がして既存壁面と貼り合わせる
  3. 03 増し張りせっこうボードをビスで留め付ける
施工時間:約60分 施工時間:約20分
材工価格:約6,700円 材工価格:約4,900円

作業手間と作業者の負担が大幅に軽減!

遮音シートと制振テープの
施工比較動画

遮音シートと制振テープの施工比較動画
遮音シートと制振テープの施工比較動画

お気軽にお問合せ・ご相談ください

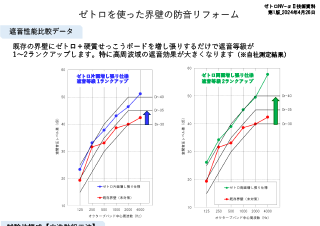

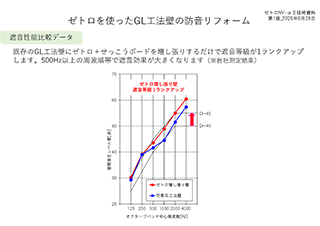

既存壁の防音リフォーム

  • 既存壁にゼトロ+せっこうボードを増し張りすることで遮音性能が5~10dBアップします
    5dBの効果 聴感で音の差が聞き取れます
    10dBの効果 聴感で聞こえる音の大きさが半減した様に感じられます
  • 既存壁の上から増し張りするだけなので、施工が簡単です
  • 壁厚を大幅に増やすことなく居室空間を確保できます
  • アパート/マンション/戸建てなど、あらゆる壁のリフォームに対応できます

《防音リフォームの施工手順》

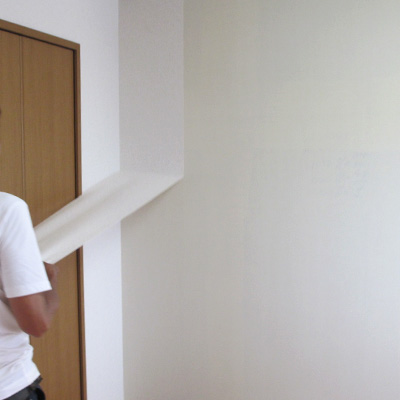

  1. 既存壁の壁紙を剥がします

    01

    既存壁の壁紙を剥がします

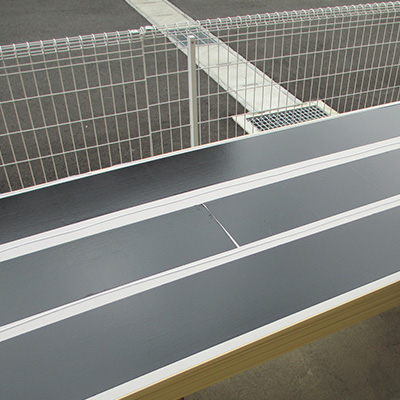

  2. 増し張り用ボード裏面にゼトロを貼ります

    02

    増し張り用ボード裏面にゼトロを貼ります

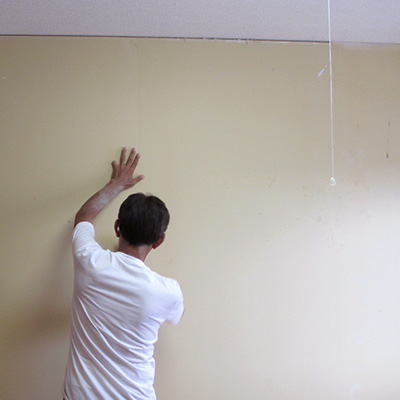

  3. ゼトロを貼った増し張りボードを既存壁に張り合わせ留め付けて完成

    03

    ゼトロを貼った増し張りボードを既存壁に張り合わせ、留め付けて完成

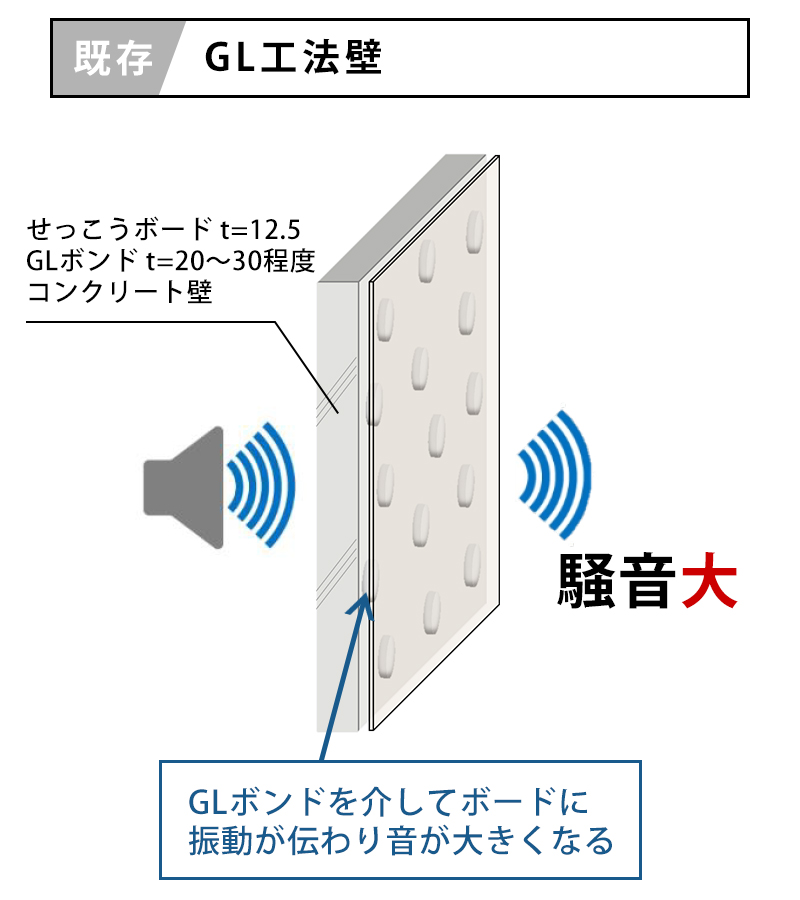

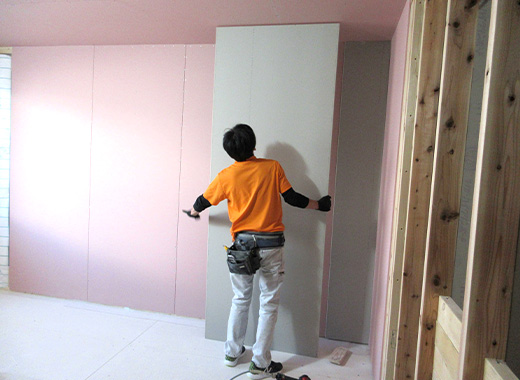

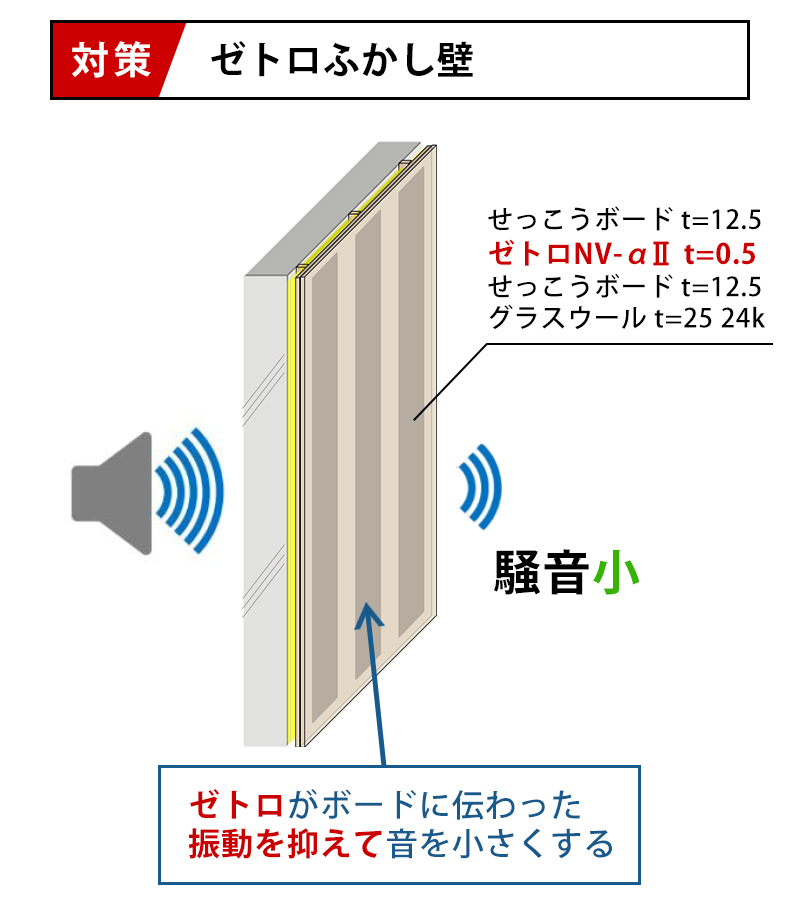

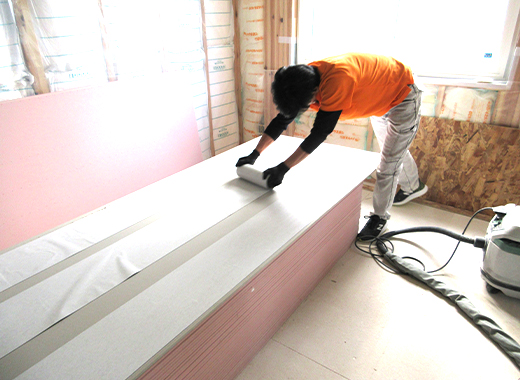

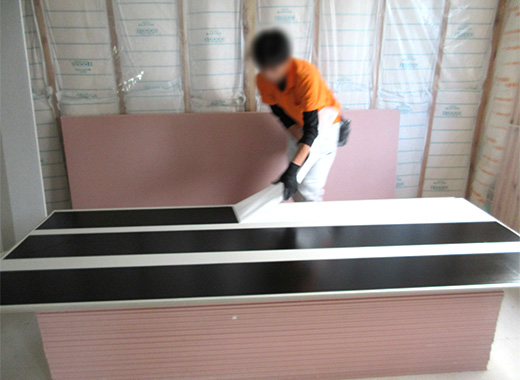

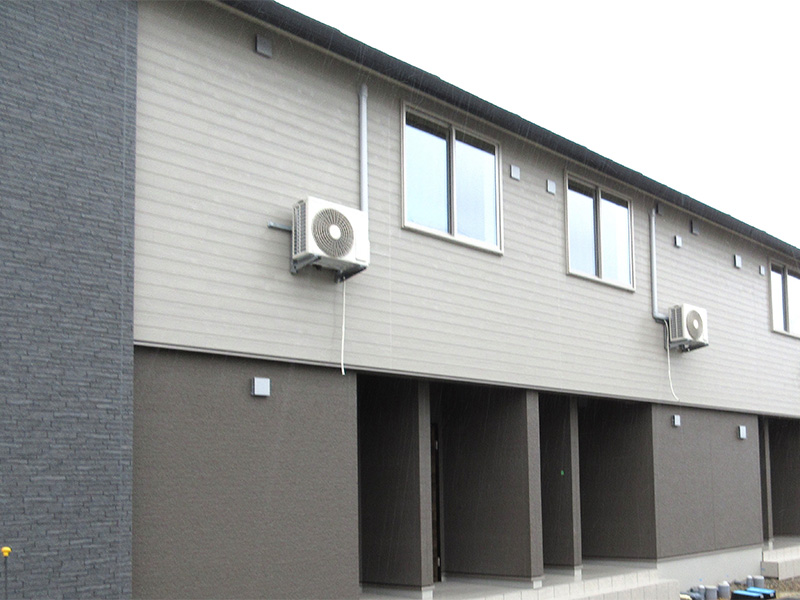

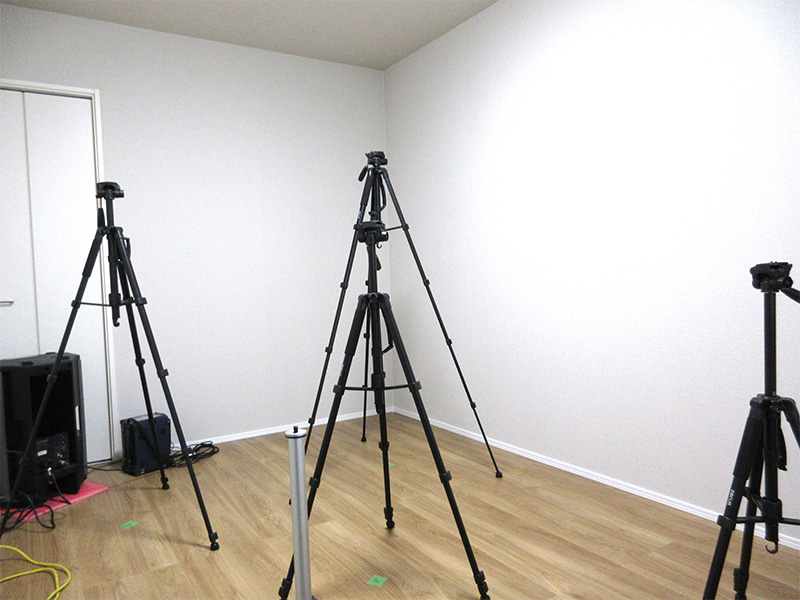

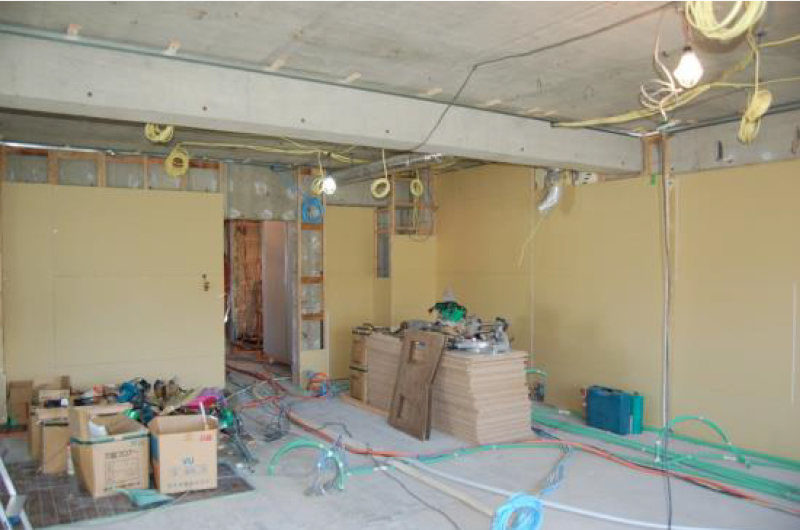

施工事例

+ 続きを読む
+ 続きを読む

関連製品・サービス案内

住宅の音環境で困ったら イイダ産業にご相談下さい

遮音性能の測定・解析から遮音問題解決のご提案までサポートします。

自社評価に加え、第三者機関を利用した測定・解析も実施します。

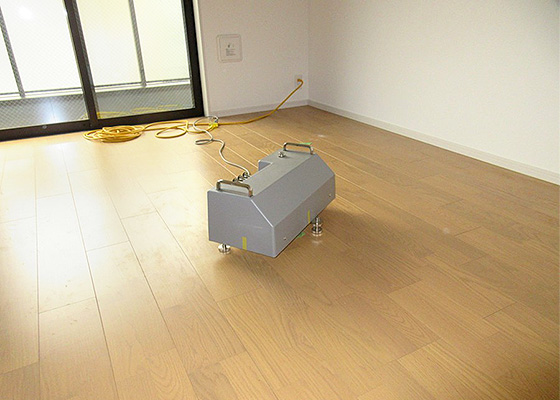

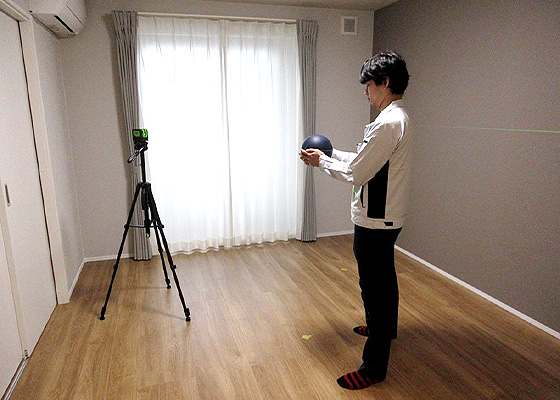

床衝撃試験

床衝撃試験

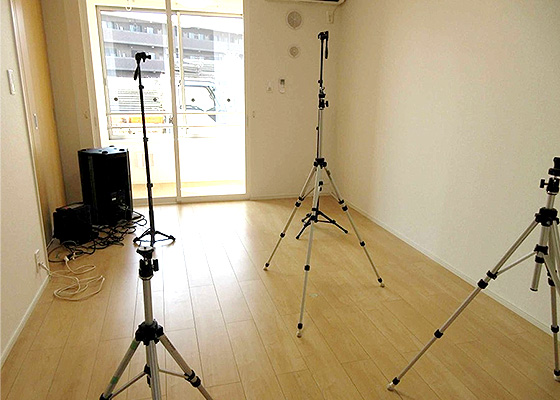

壁遮音試験

壁遮音試験

実棟受託測定のご案内

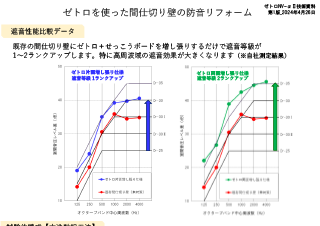

クリックするとPDFがご覧いただけます。
