捨張不要の
直床断熱遮音ユニット製品紹介シャルダン OY430

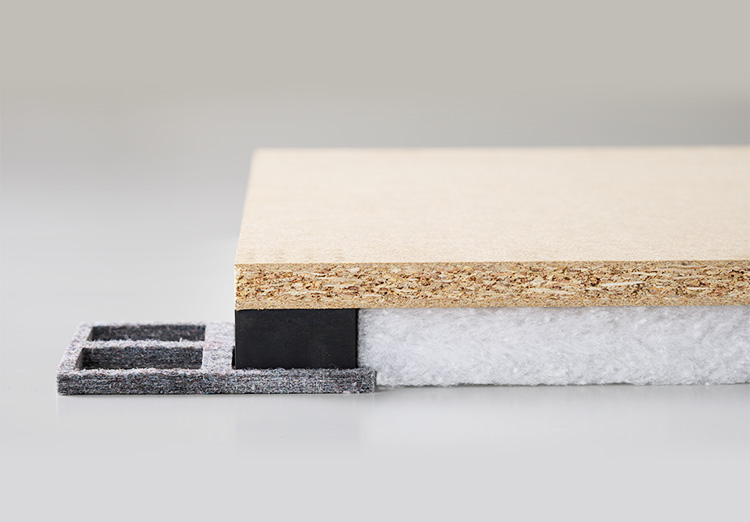

直床遮音マット シャルダン OY430

業界初!!

<捨張不要>厚さ43mmで⊿LL(Ⅱ)-3S、⊿LH(Ⅱ)-2Sを実現!!

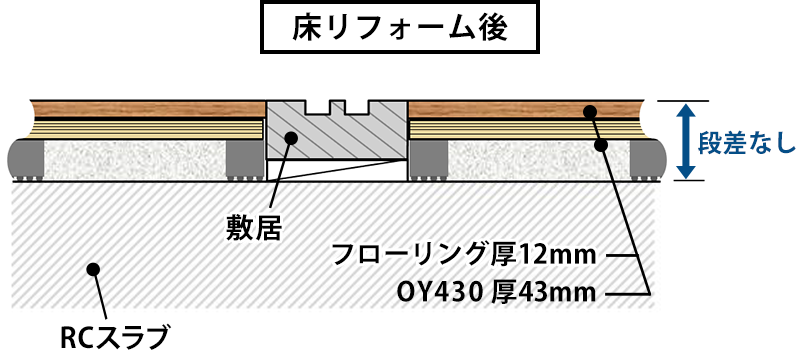

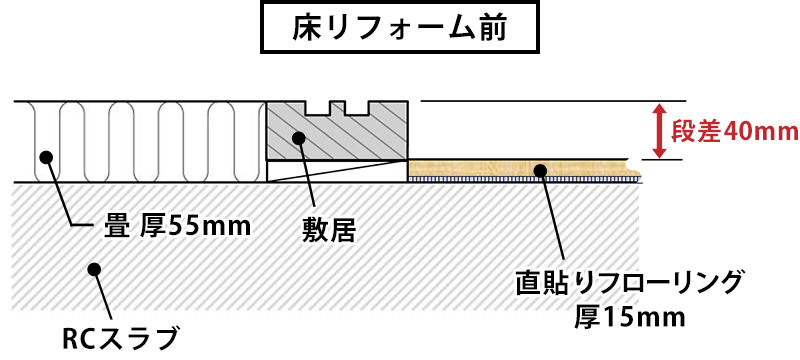

畳からの高さ調整がし易く、和室→洋室リフォームに最適

直床断熱遮音ユニット「シャルダン OY430」とは

簡単下地材 【シャルダン OY430】

直床断熱遮音ユニット「OY430」とは、製品厚さ43mmの「低床」を特徴とした、
フローリングの下に敷き並べる「LL-45対応の床遮音材」です。

施工においても、独自設計の「OYジョイント」を用いて、革新的な施工で省施工・省音施工を実現しました。
また、床下空間を特殊吸音材で埋めた形態であるため、床遮音性能に加え断熱効果も期待できます。

専用部材で敷き並べる簡単施工で捨張不要な床下地材です。

簡単施工でありながら、「低床43mm」「高遮音」「高断熱」と機能性を追求しました。

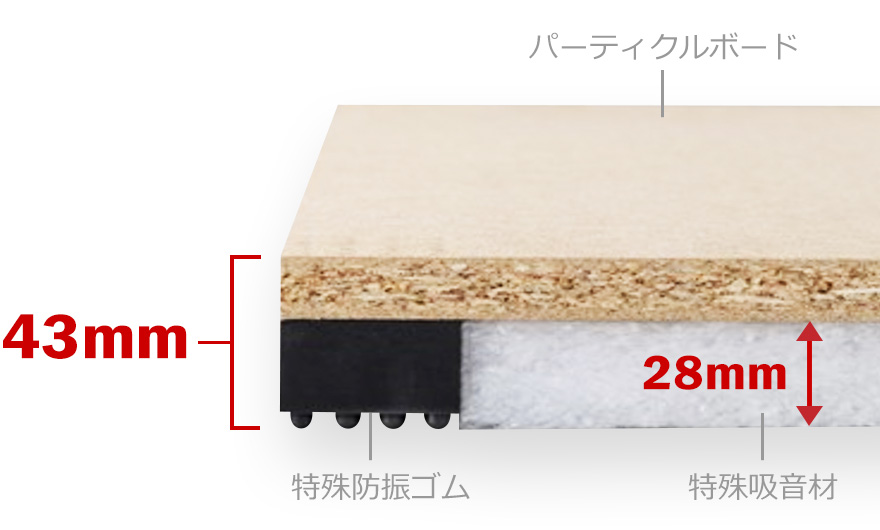

シャルダン OY430 製品仕様
製品サイズ 43 × 455 × 910(mm)
重量 5kg / 枚
荷姿 本体 40枚 / パレット
OYジョイント 120ケ同梱

※生産時期により、吸音材の色が異なる場合がございます。

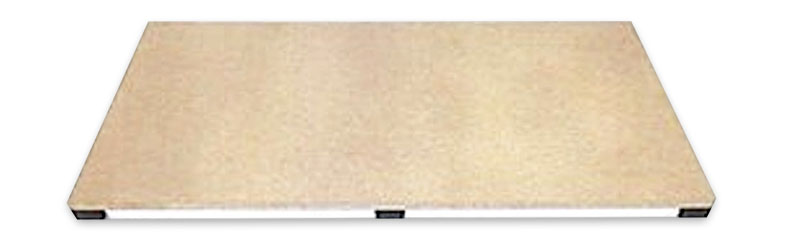

直床遮音マットOY430表面外観
表面外観

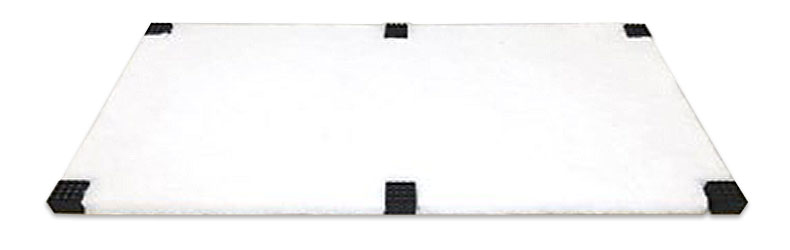

直床遮音マットOY430裏面外観
裏面外観

【特殊吸音材 (ポリエステル系)

  • 熱伝導率:0.040 [W/(m・K)]
  • 熱伝導率:0.033 [W/(m・K)]の高断熱仕様『OY430HS』もラインナップ!

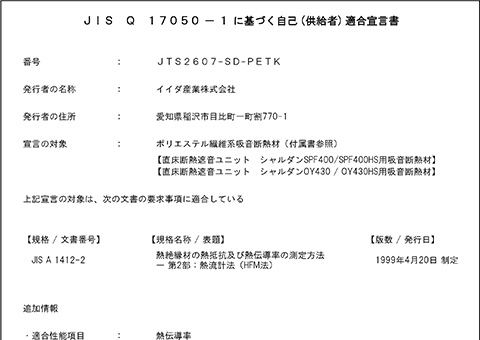

注記)熱伝導率:自社測定結果(JIS A 1412-2に準拠)

『OY430HS』は「OY430」(通常品) の高断熱仕様であり、特殊吸音材の仕様が「OY430」と異なります。
製品の構成、基本性能(厚さ, 遮音性, 施工性, 安全性)はOY430と同等です。

OYジョイント工法による革新的な施工を実現!!

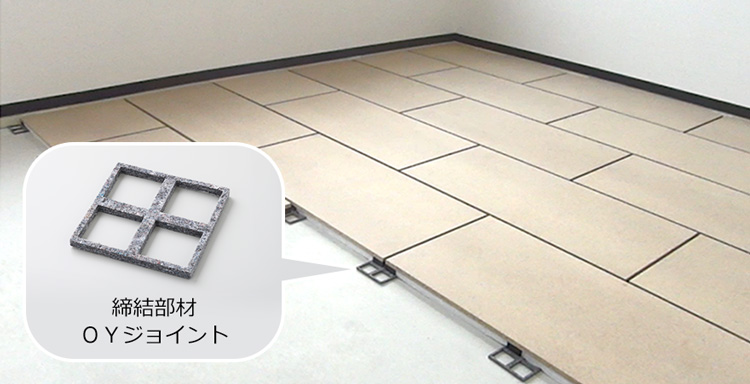

直床遮音マット施工写真 OYジョイント(特許出願済)による省施工
  • point①防振ゴムをはめ込むだけの省施工
  • point②水平方向のズレなし、品質安定
  • point③製品同士の縁切りによる振動抑制

4つの特徴

直床遮音マット「OY430」施工事例はこちら
CADデータ配布 ダウンロードはこちら
新商品「シャルダン SPF400」 厚さわずか40mm 仕上げ材を選ばないマルチタイプはこちら

低床

  • 製品厚さ43mm(乾式二重床高さの3分の1)で
    仕上げ高さを低くでき、天井高を確保
  • 窓サッシ下の納まりが良い

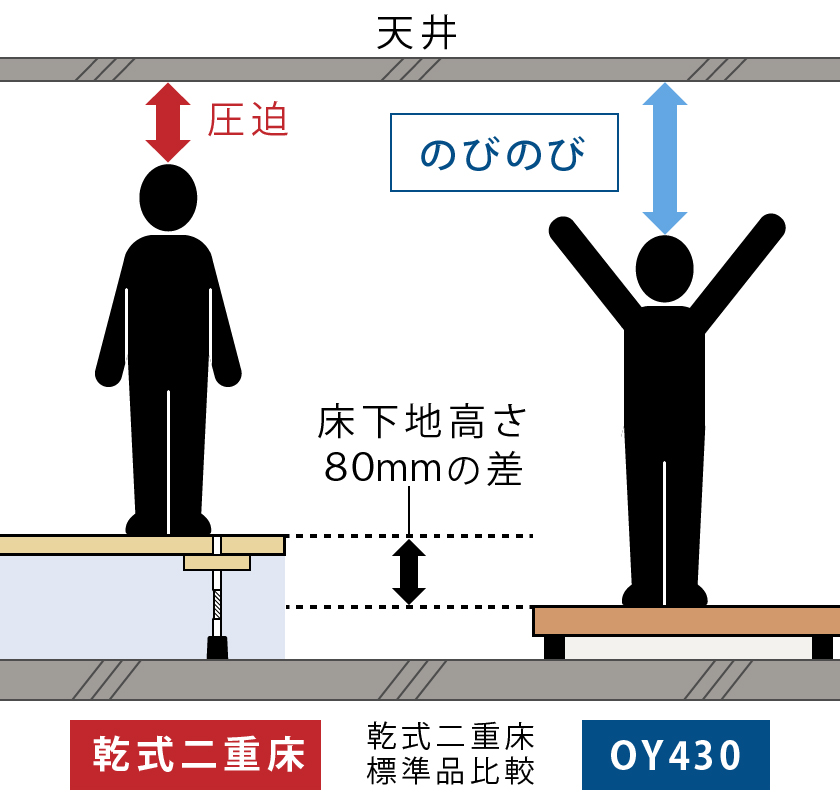

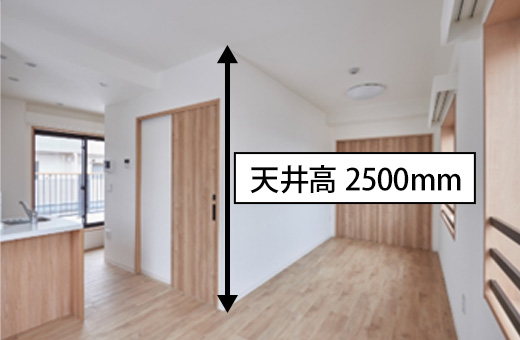

天井高の確保

空間の高さを確保できる

天井高の確保イラスト

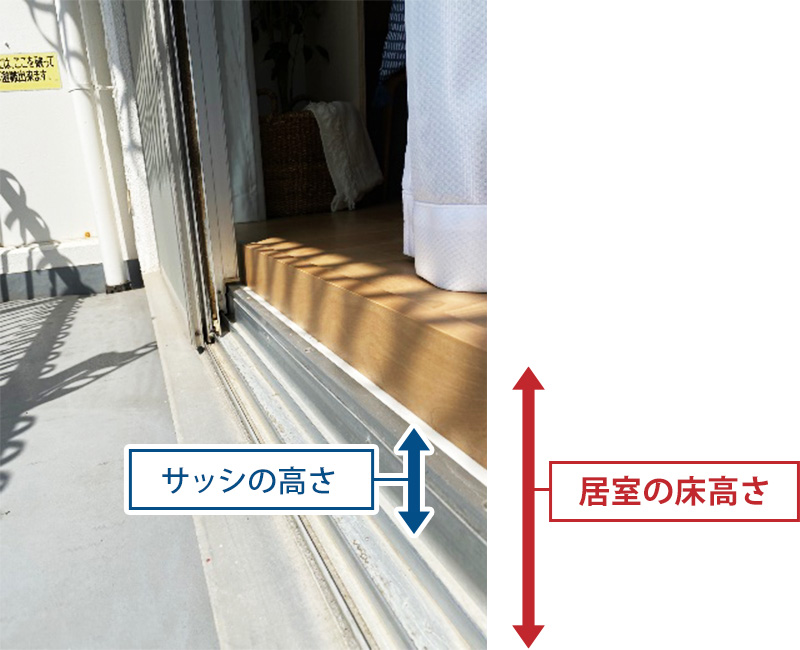

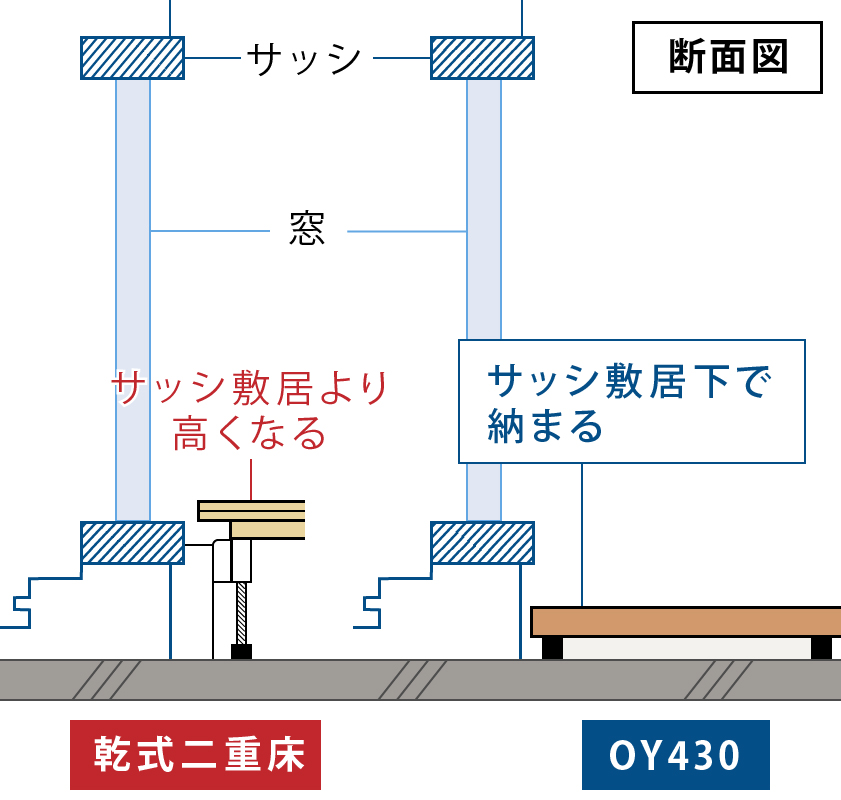

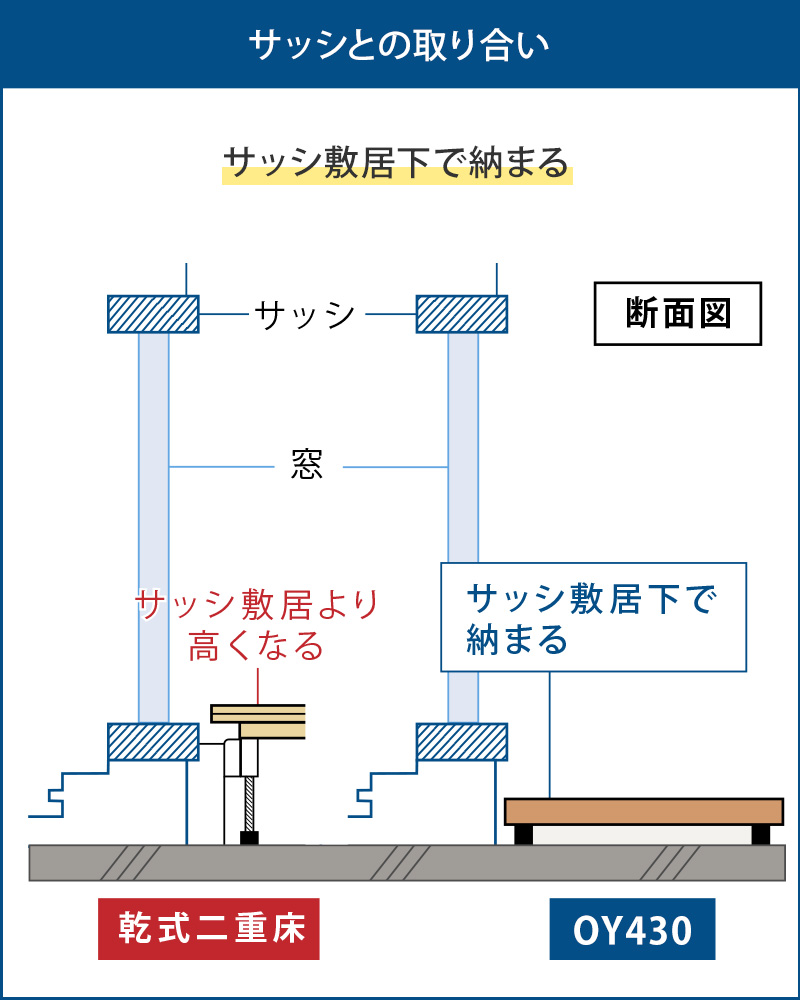

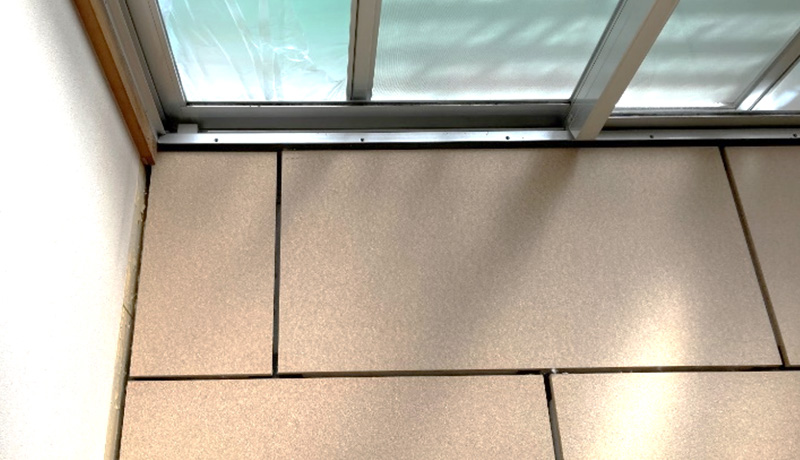

サッシとの取り合い

サッシ敷居下で納まる

遮音性

日本建築総合試験所で床衝撃音レベル低減量の試験実施

  • 軽量床衝撃音低減性能:⊿LL(Ⅱ)-3S(推定L等級LL-45相当)
  • 重量床衝撃音低減性能:⊿LH(Ⅱ)-2S

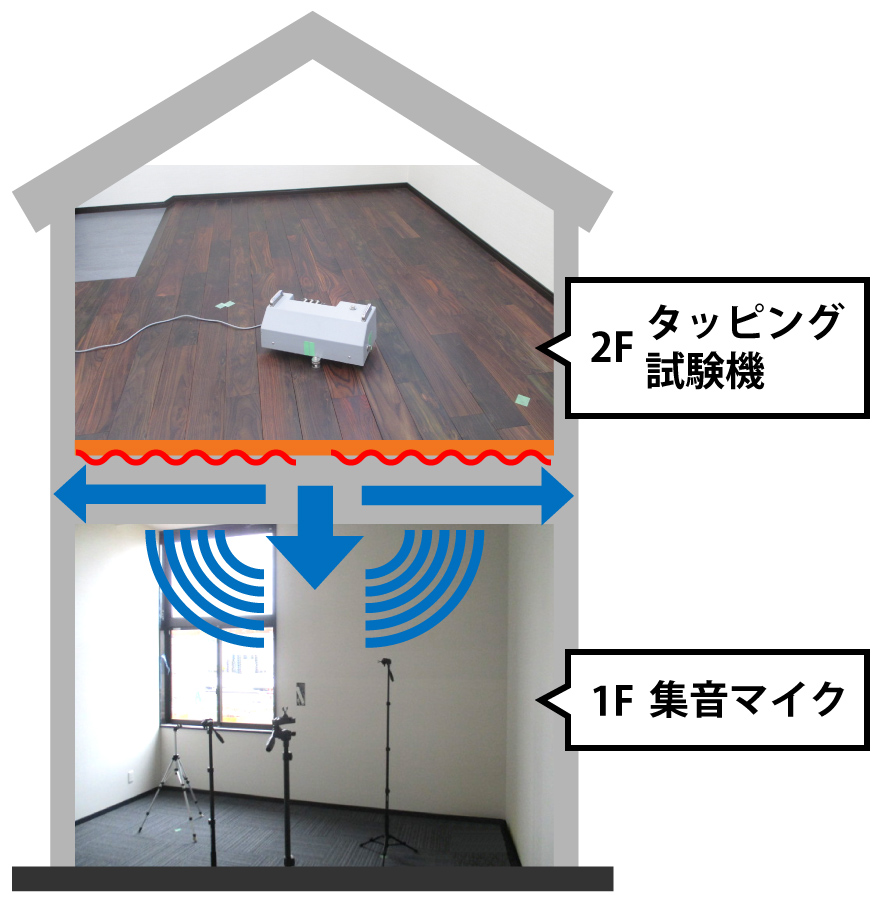

床防音材の防音性能

床衝撃音レベル低減量(dB)グラフ画像

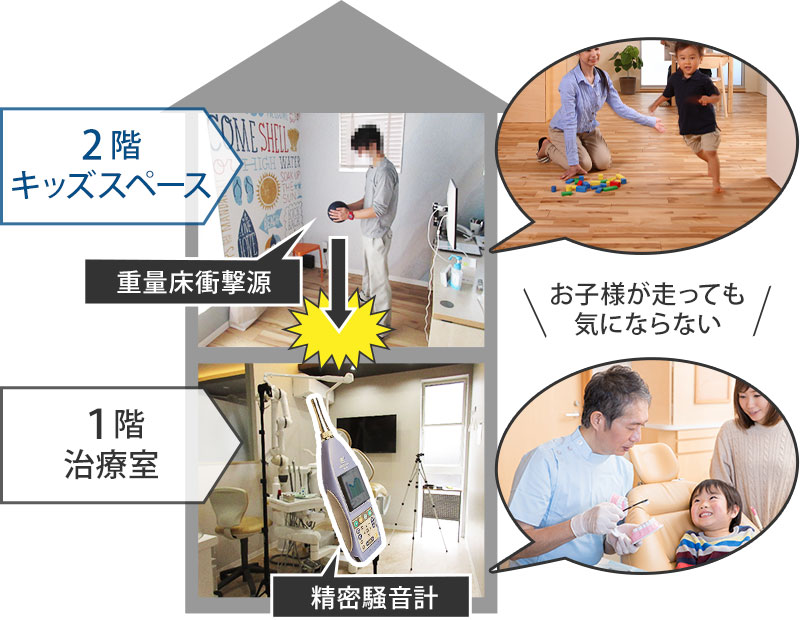

実棟試験の音データ比較

直床遮音マットOY430を施工する前と後の階下で聞こえる音を録音しました。
LL-45の防音効果を体感して下さい。

※音声はMP3形式です。MP3形式が再生可能であれば再生されます。

OY430 施工無し
OY430 施工有り

直床遮音マット OY430 ミニチュアサンプル提供中!本体構成確認用

お気軽にお問合せ・ご相談ください

施工性

OYジョイント工法による省施工・省音施工!!

  • OYジョイント工法は釘、ビス、接着剤不要
  • 施工時間 50m²で約3時間(※自社調査)

※近隣迷惑になる床下地工事の施工音を小さくし施工時間も短縮します。

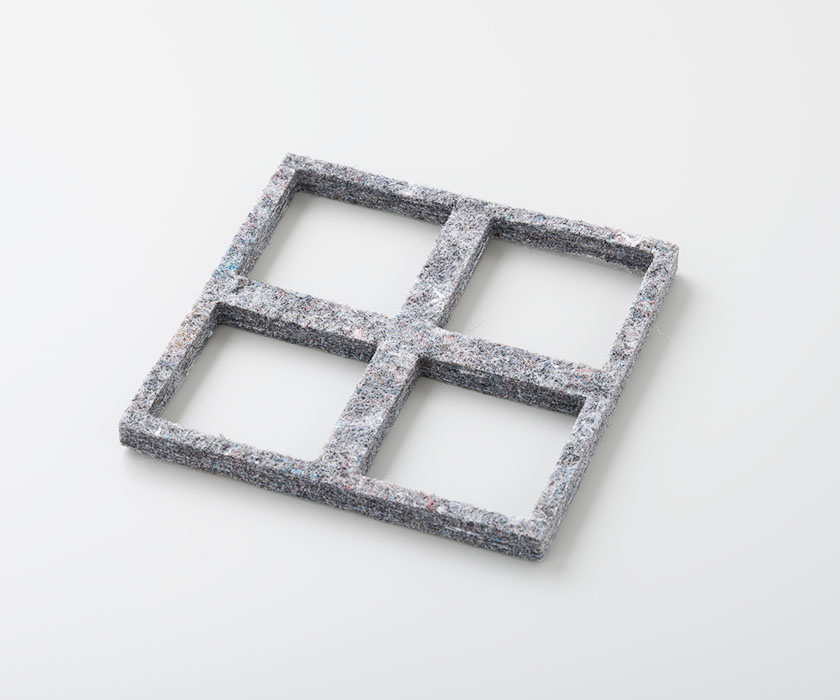

OYジョイント

OYジョイント

独自設計の締結部材で
革新的な施工を実現

特許取得済
「第7359416号」

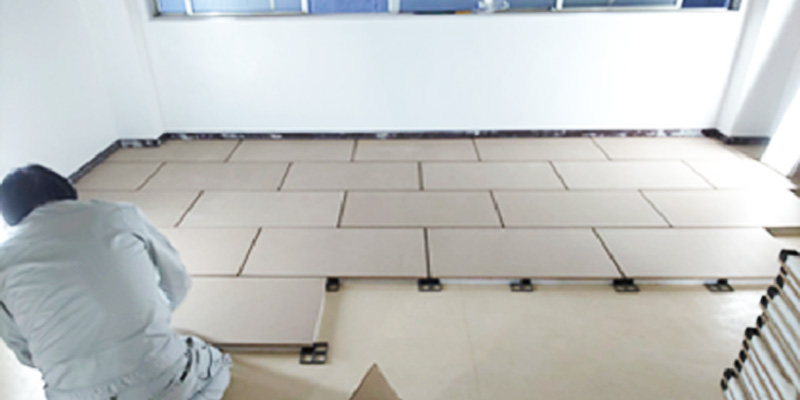

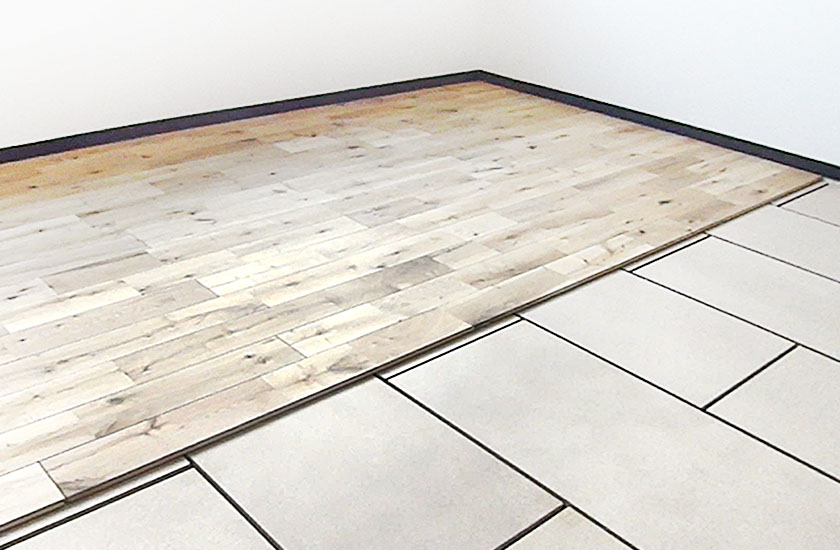

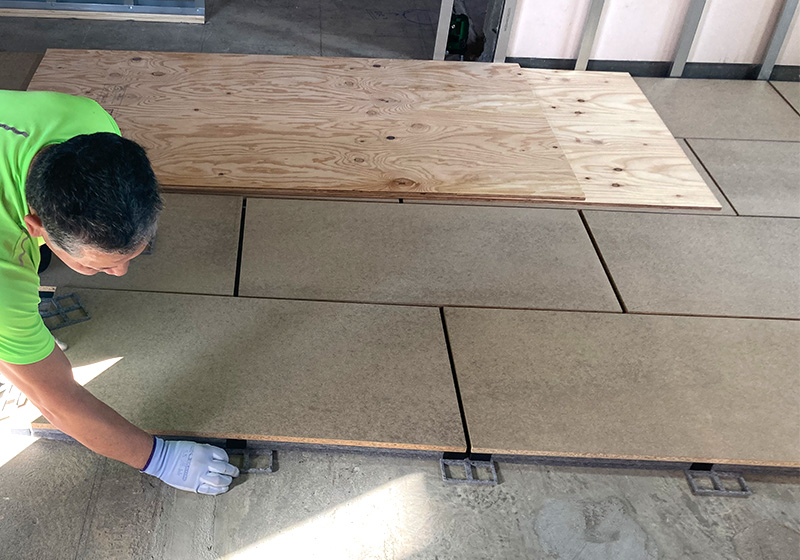

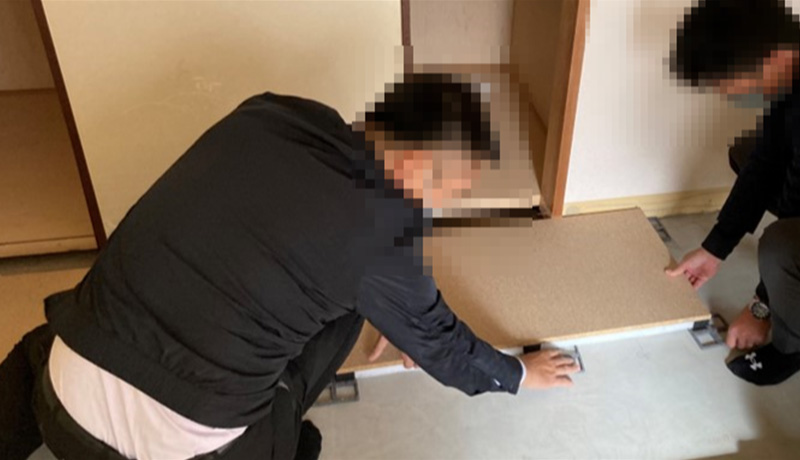

直床遮音マット施工写真

OY430の長手方向に対し、
垂直方向にフローリングを施工します

OYジョイント工法による施工動画

OYジョイント工法による施工動画

OYジョイント工法による施工動画
OYジョイント工法による施工動画

安全性

畳同等の高い衝撃吸収性

床の衝撃吸収性に優れており、高齢者向け施設・幼稚園等の床へ適用することで転倒時の安全性を高めます。

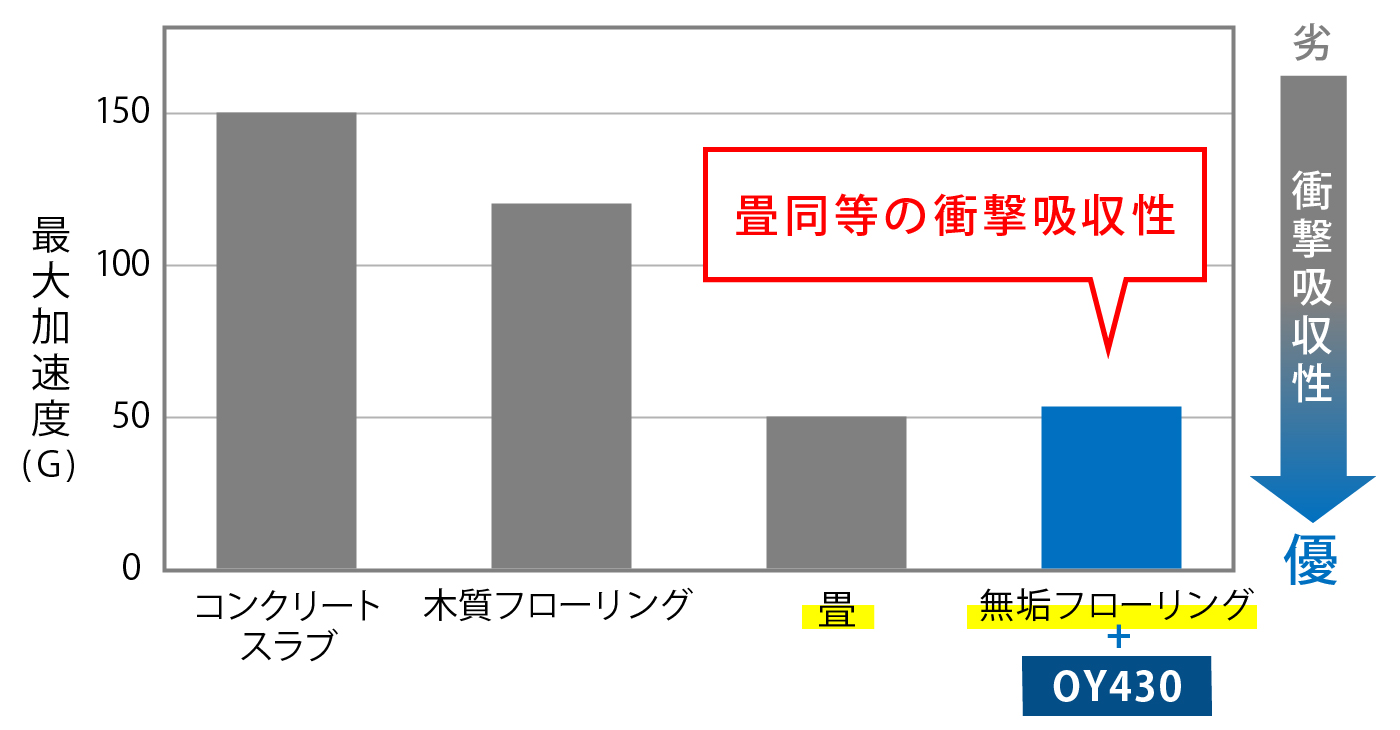

転倒衝突時の床の硬さ(G値)

転倒衝突時の床の硬さ(G値)グラフ画像

※無垢フローリング+OY430のG値以外は参考データです。
測定機関:(一財)日本建築総合試験所

直床遮音マット OY430 ミニチュアサンプル提供中!本体構成確認用

お気軽にお問合せ・ご相談ください

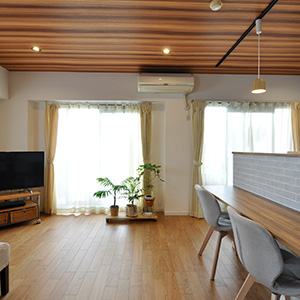

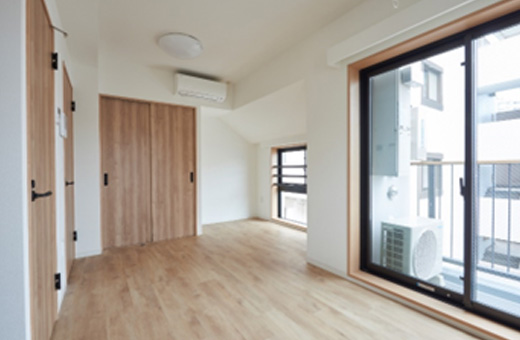

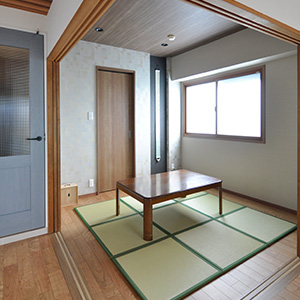

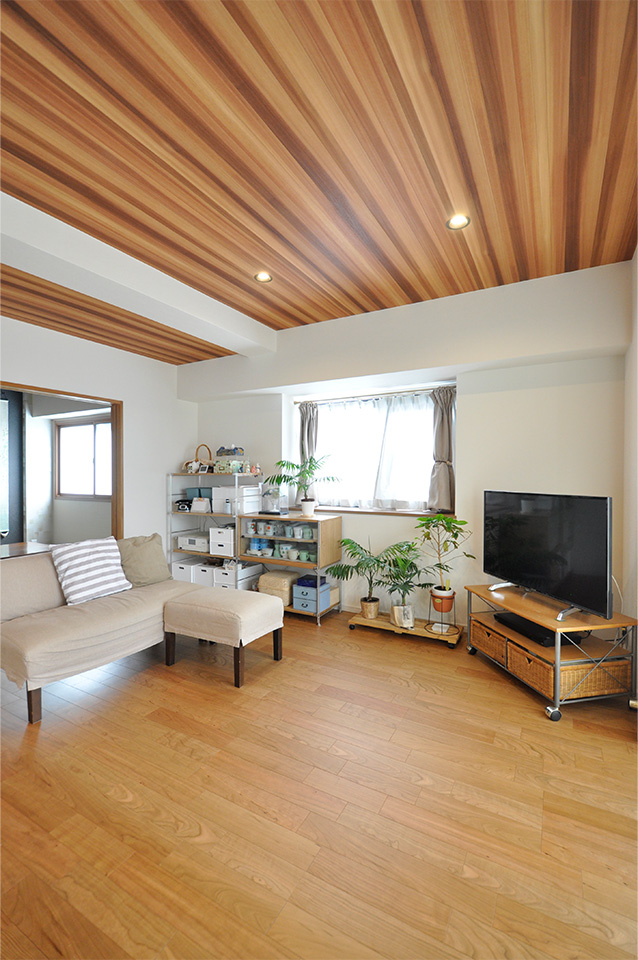

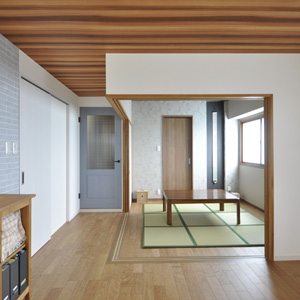

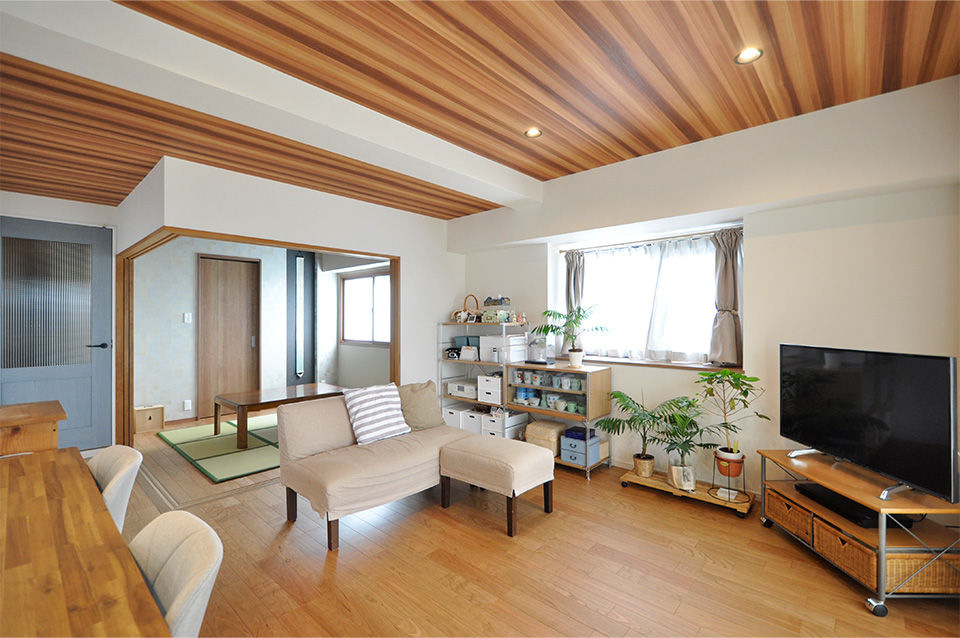

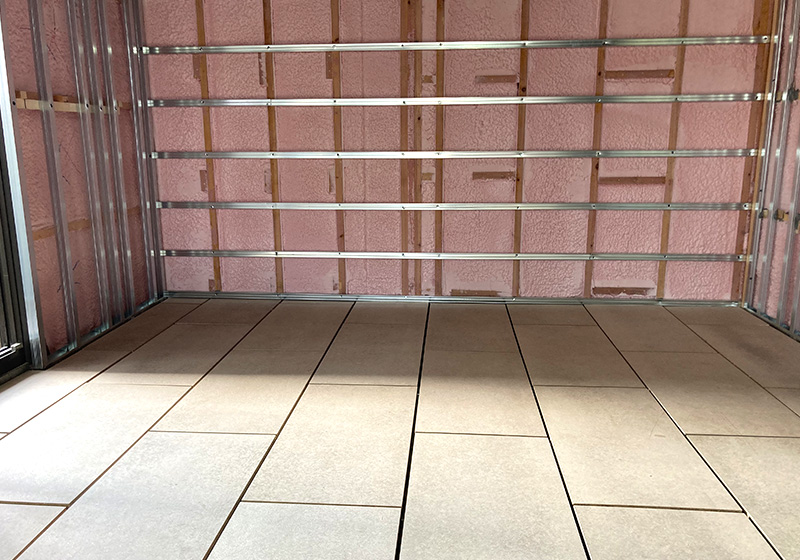

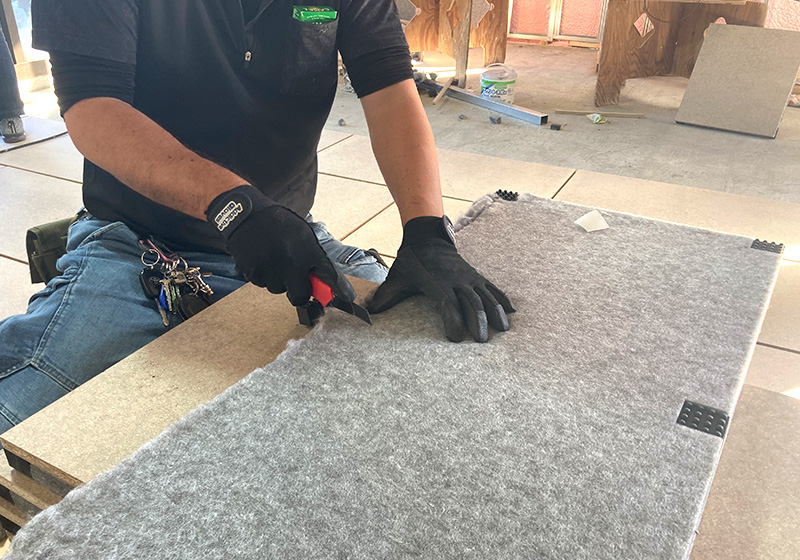

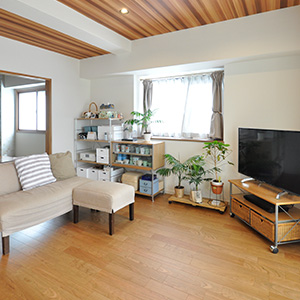

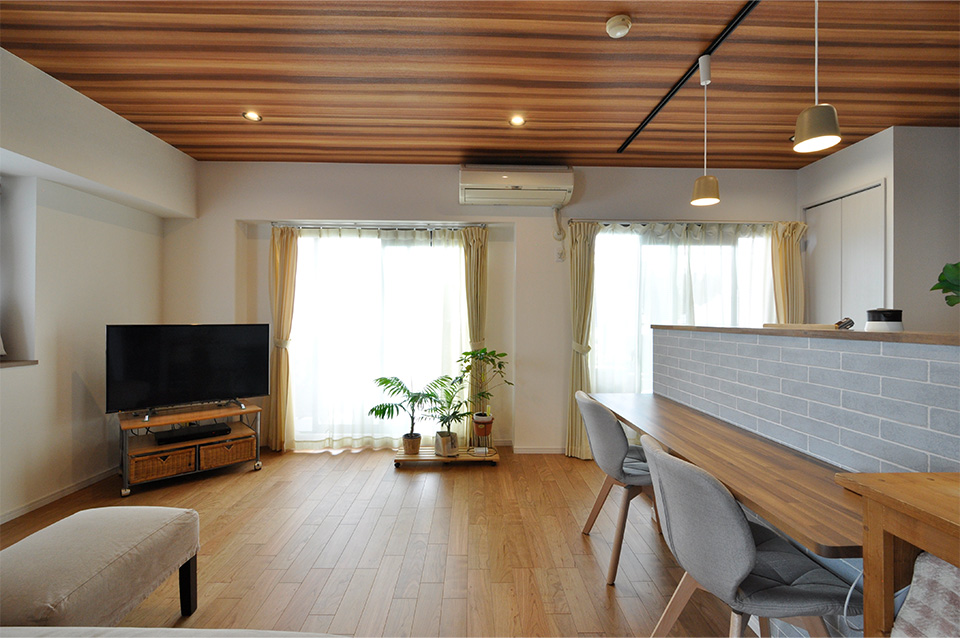

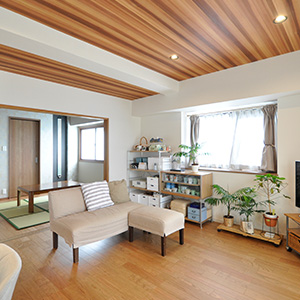

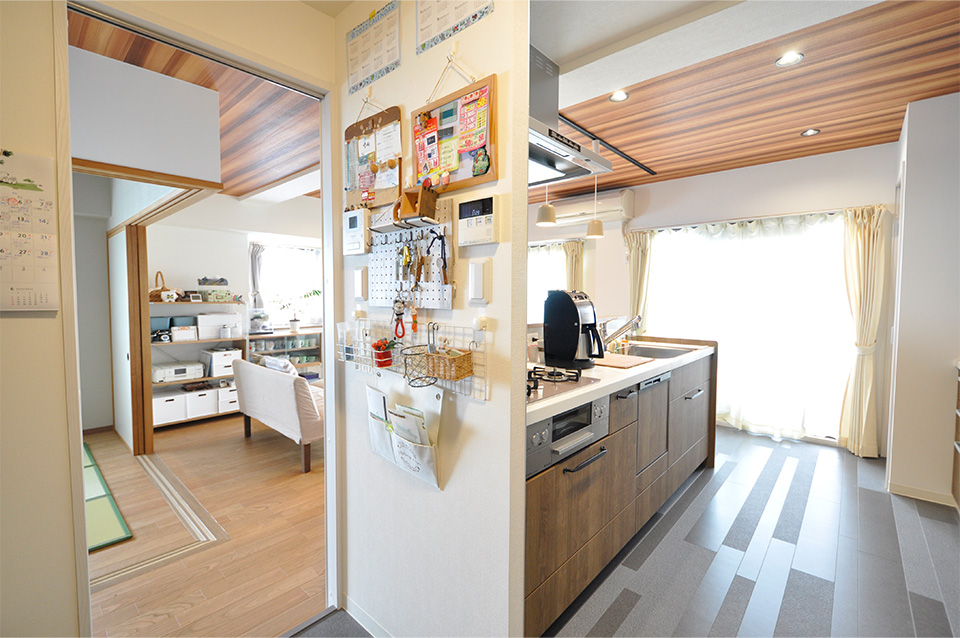

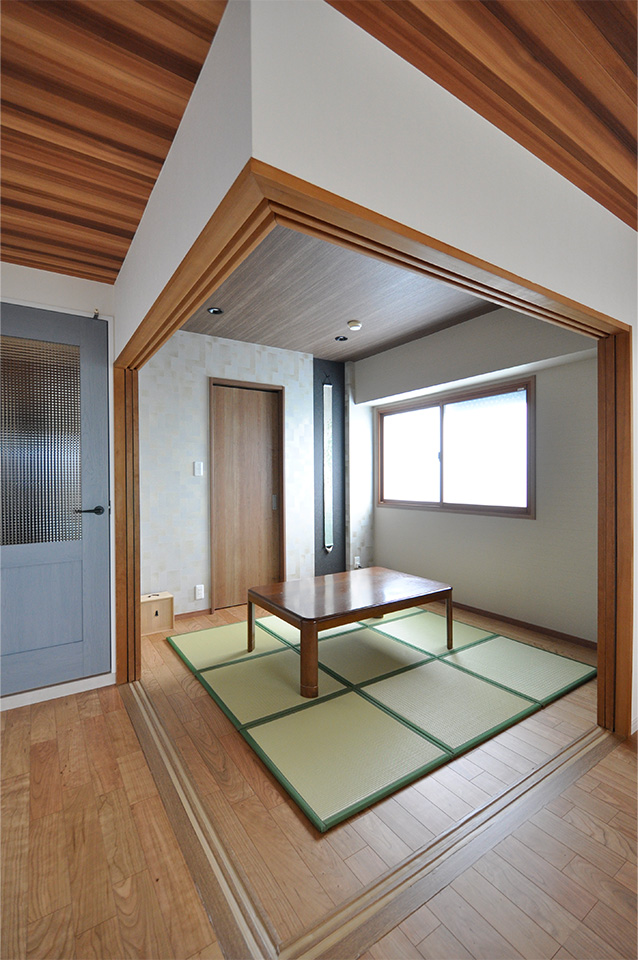

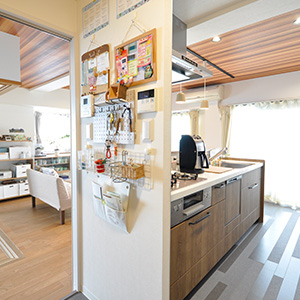

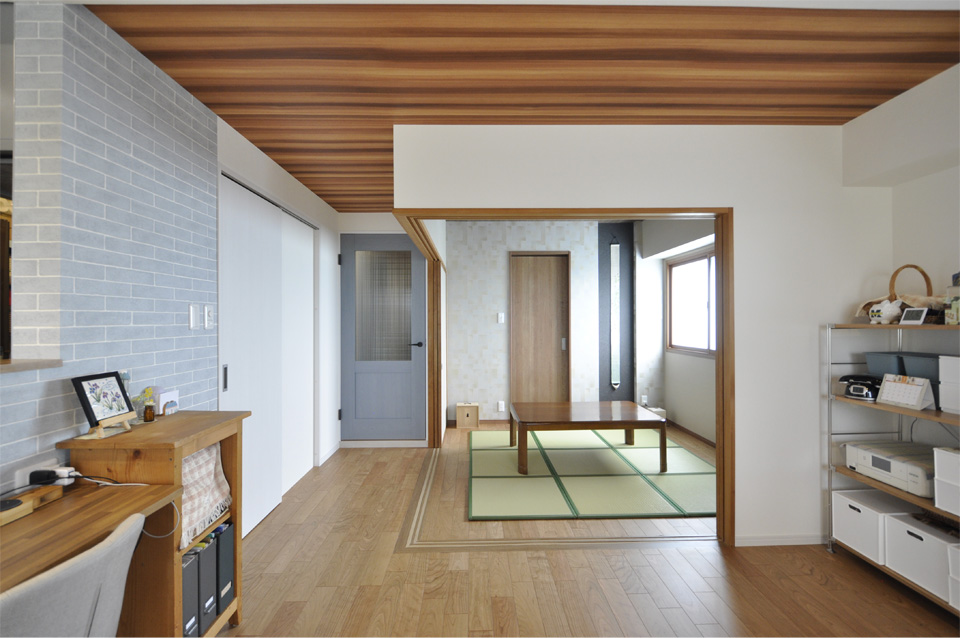

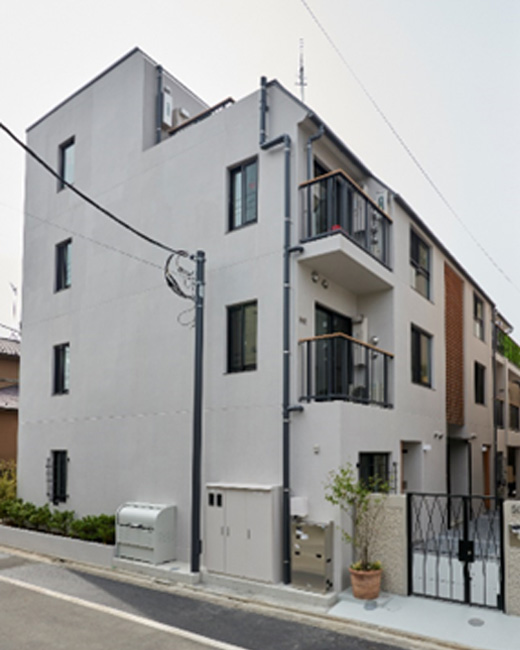

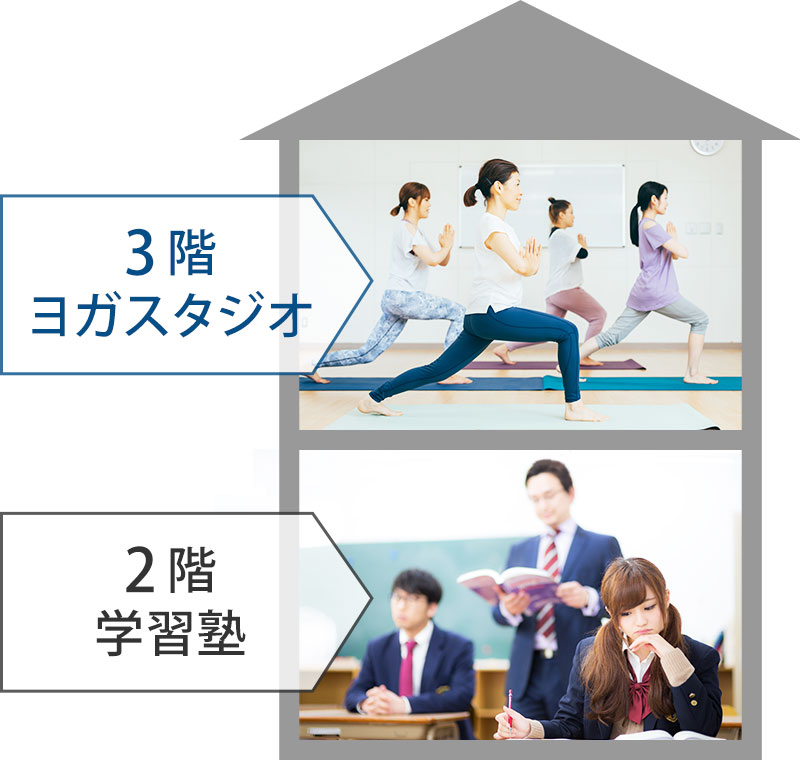

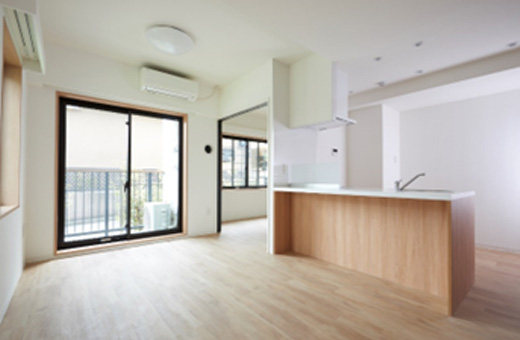

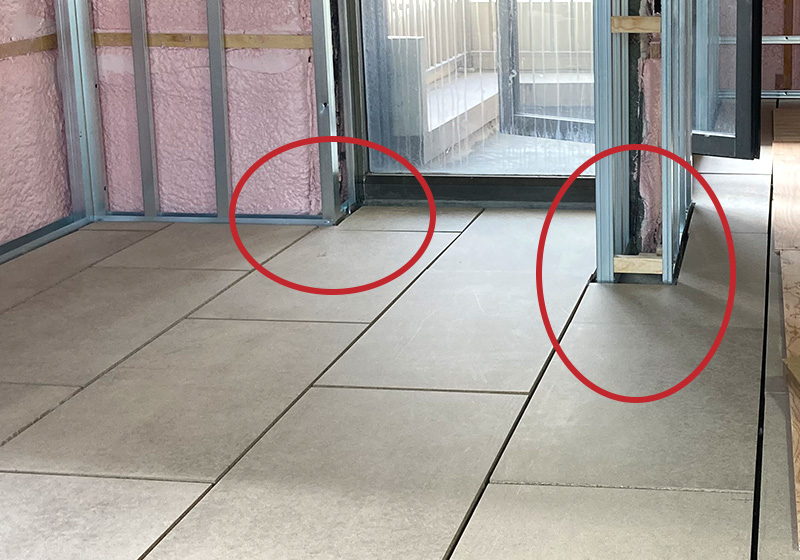

施工事例

+ 続きを読む
+ 続きを読む
+ 続きを読む
+ 続きを読む
+ 続きを読む
+ 続きを読む
新商品「シャルダン SPF400」 厚さわずか40mm 仕上げ材を選ばないマルチタイプはこちら

ダウンロード資料

クリックするとPDFがご覧いただけます。

CADデータ配布

クリックするとCADデータをダウンロードできます。

直床遮音マット OY430 ミニチュアサンプル提供中!本体構成確認用

お気軽にお問合せ・ご相談ください
