木造用重量床衝撃音
低減ダンパー 製品紹介ミュートブロック®
< New >
取り付けるだけ！ 簡単対策！
“木造住宅の重量床衝撃音を改善する” 箱型ダンパー

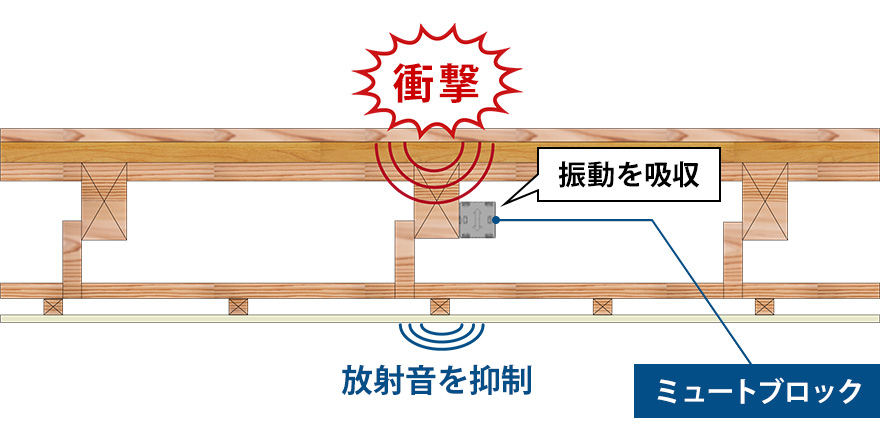

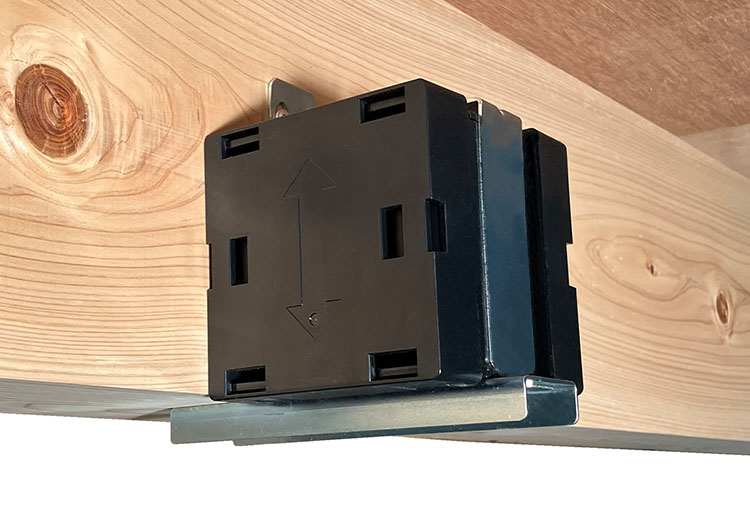

木造用重量床衝撃音低減ダンパー「ミュートブロック」とは
既存の床梁に取り付けるだけで床の振動を吸収し、
歩行音や飛び跳ね音などを低減できる箱型ダンパーです。
一般的な対策である床上への増し張りと違い、床高さを上げることなく改善が可能です。
重量床衝撃音
床衝撃音のひとつで、飛び跳ねたり、
歩くなどの動作によって生じる「ドスン」「ガタン」と
大きく下の階に伝わる鈍くて低い音

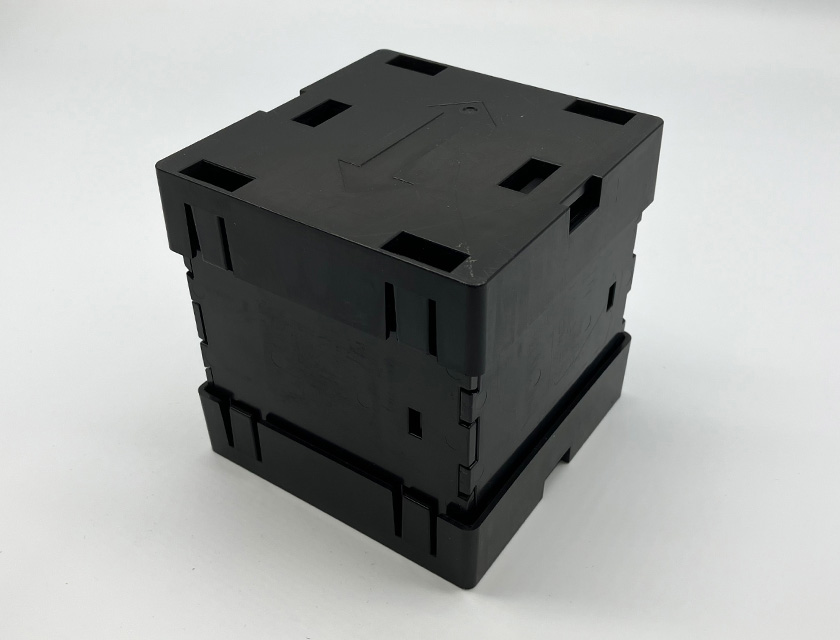

ミュートブロック 製品仕様
※特許出願済
| 仕様 | ミュートブロック |
|---|---|
| サイズ | 100×100×100（mm） |
| 重量 | 3.5kg / 個 |
| 荷姿 | 4個 / 箱 |
意匠登録済「第1776565号」

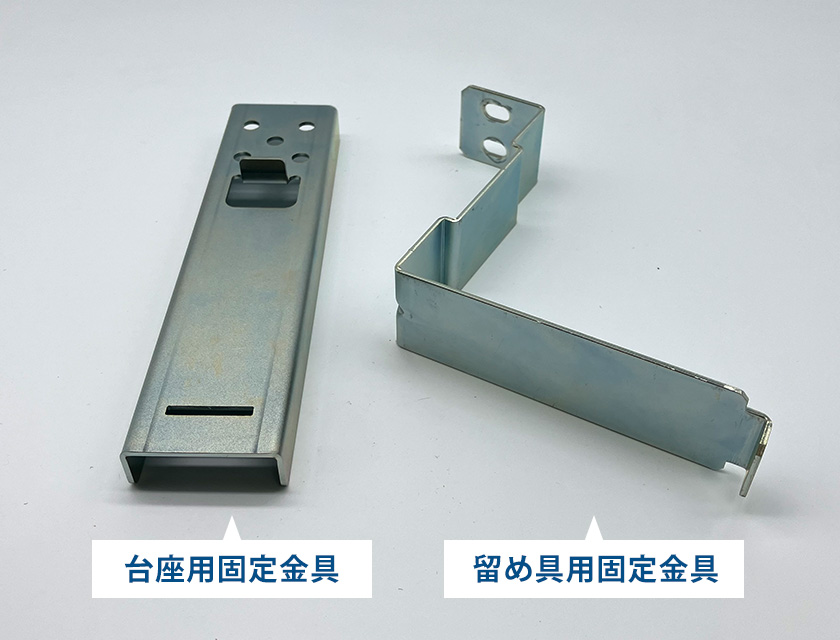

| 仕様 | 台座用固定金具 | 留め具用固定金具 |
|---|---|---|
| サイズ | 15×40×160（mm） | 30×110×135（mm） |
| 付属品 | 取付ビス | |
| 荷姿 | 4セット / 箱 | |
3つの特徴
- 音性能対策が難しい63Hz帯の音に
効果を発現» tap» click - 施工性専用金具で床梁に
取り付けるだけ» tap» click - 軽量m²あたり3.5kgで軽量
重量増加による建物への負担軽減» tap» click
音性能
m²あたり1個の設置でLHを1ランク改善
対策が難しい低周波の音に効果的

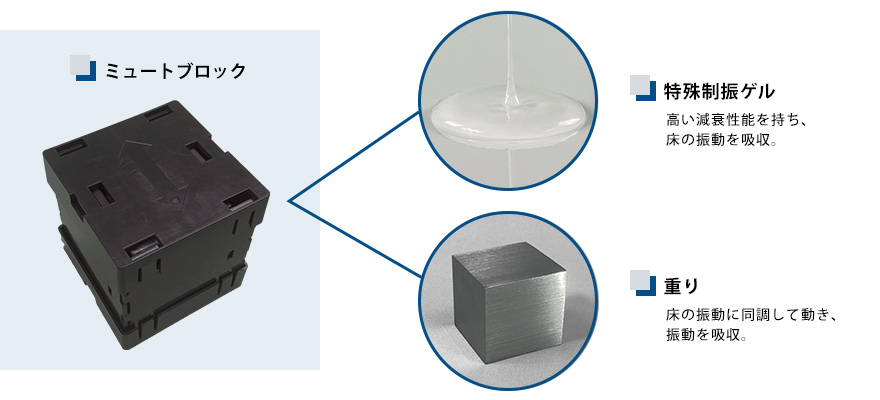

自社配合の特殊制振ゲルで床の振動を吸収し下階に放射される音を抑制

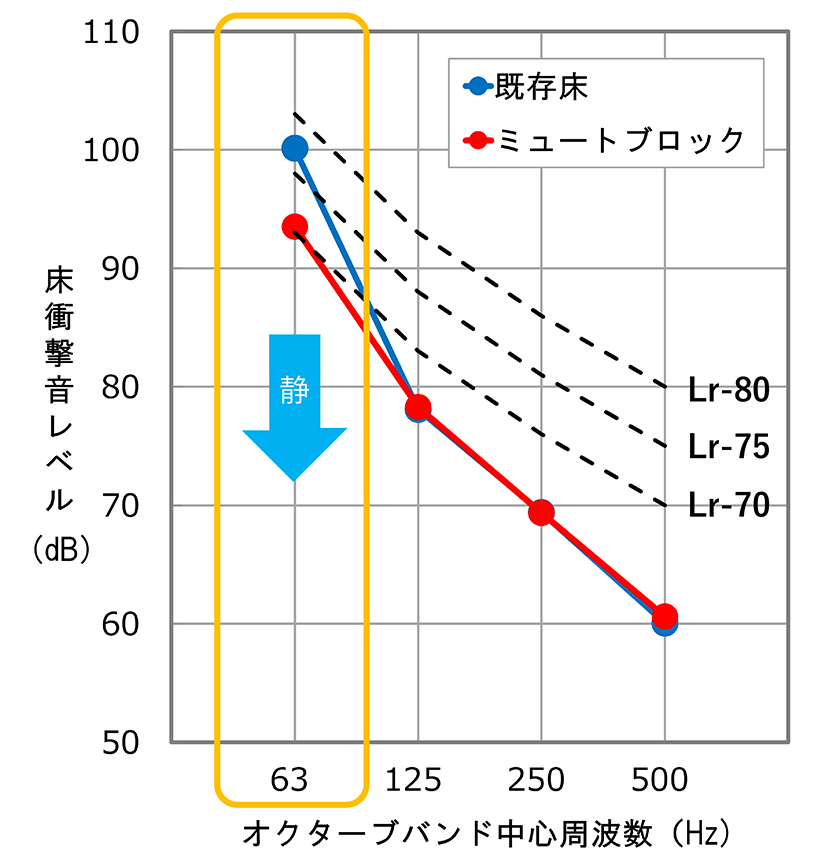

試験データ
| 既存床 | ミュートブロック設置 | |
|---|---|---|
| 重量床衝撃音 L値 |
LH-78 | LH-71 |
ミュートブロックを設置することで
LH値が7改善
※自社試験データのため実棟での性能を保証しているものではありません。
対策が難しい63Hz帯の音に効果を発現
施工性
専用金具で床梁に取り付けるだけの簡単施工

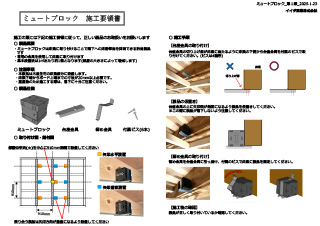

《ミュートブロック 施工手順》
-
01

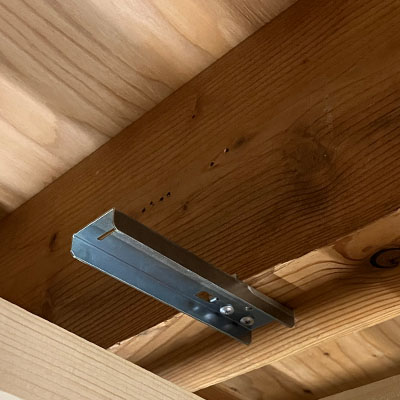

床梁に金具の台座を取り付ける
-
02

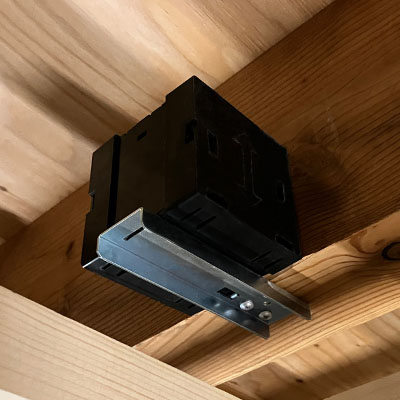

台座の上に製品を設置する
-
03

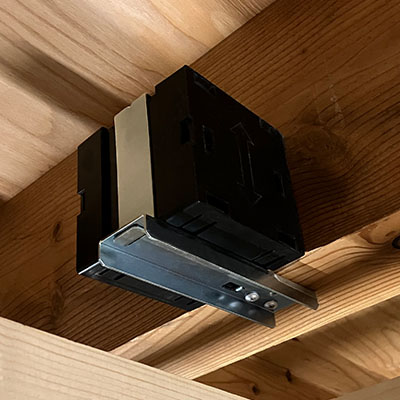

留め金具で床梁に固定する

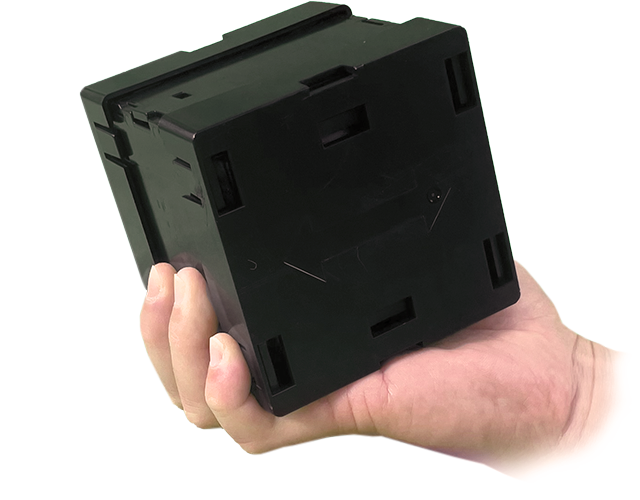

手の平におさまる
コンパクトサイズで施工も容易

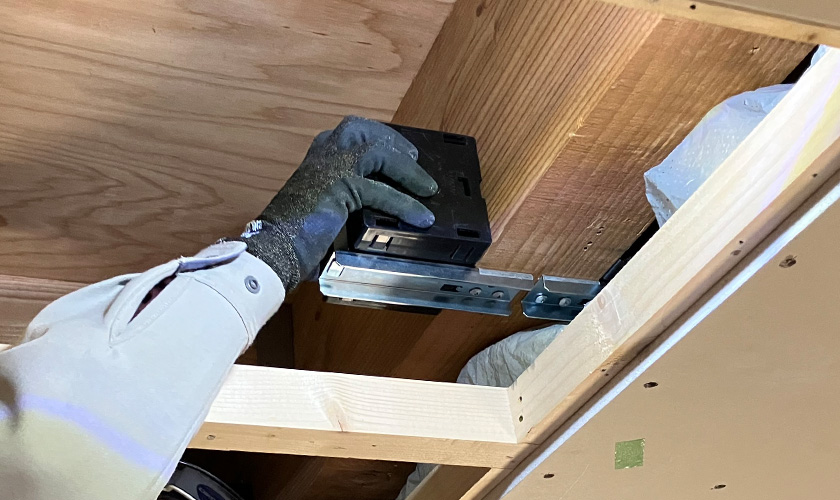

軽量
1m²あたりの重量は約3.5kgと軽量のため、
重量増加による構造への負荷は最小限に抑えながら、
対策が難しい重量床衝撃音を低減

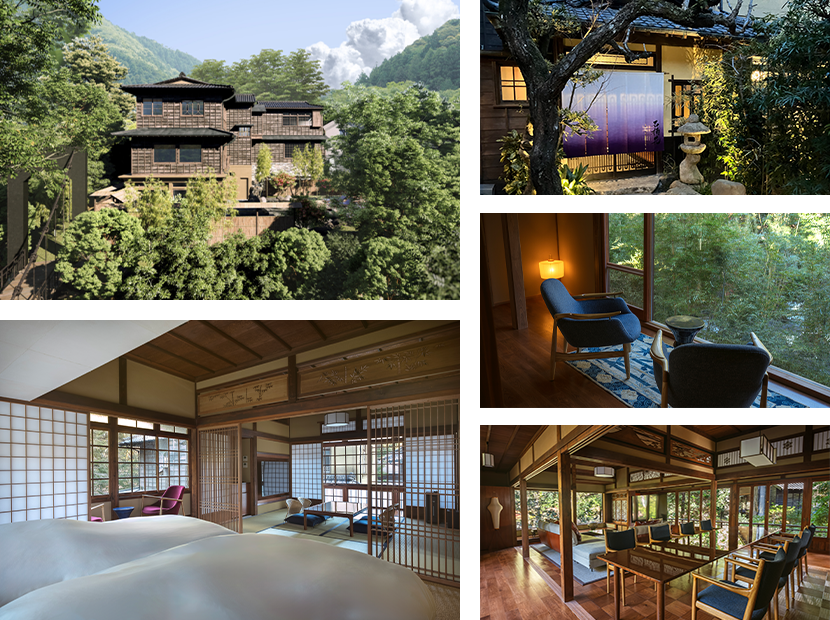

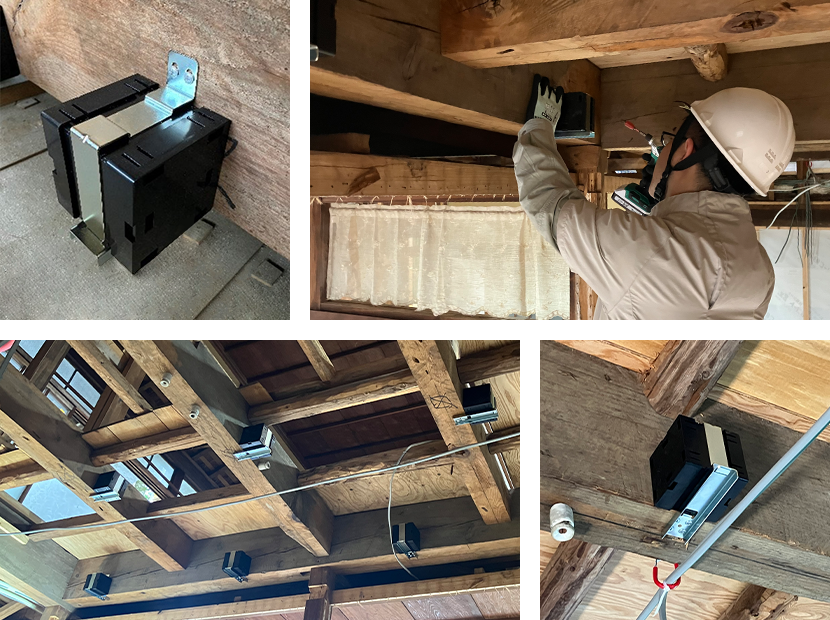

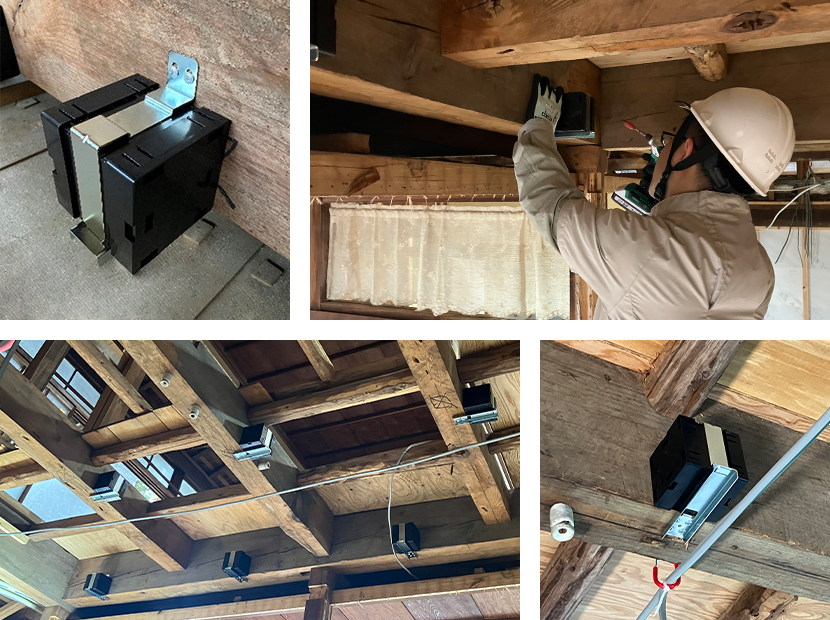

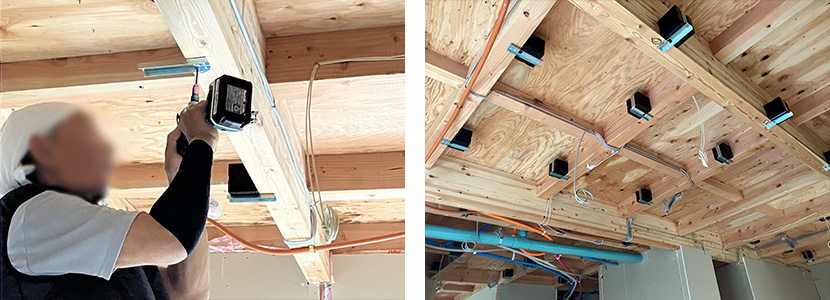

施工事例
+ 続きを読む
床、壁の遮音で困ったら イイダ産業にご相談下さい
遮音性能の測定・解析から遮音問題解決のご提案までサポートします。
自社評価に加え、第三者機関を利用した測定・解析も実施します。

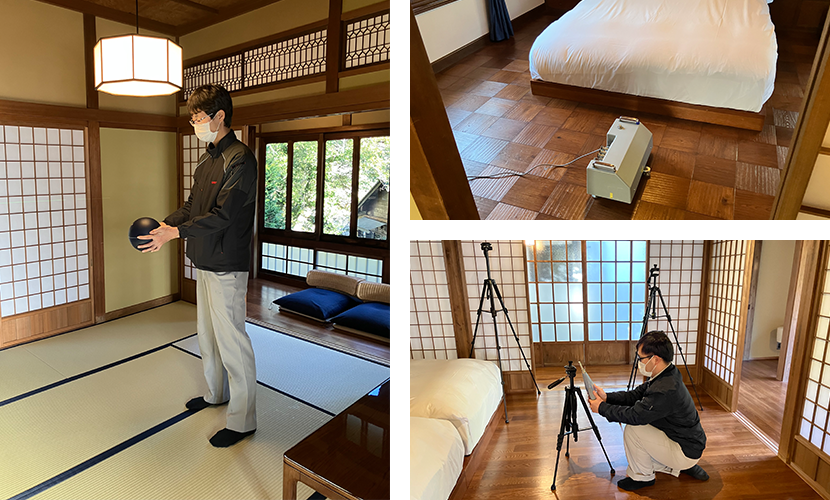

床衝撃試験
壁遮音試験
