制振遮音技術当社の技術制振遮音の技術を壁・金属屋根の
遮音対策に応用

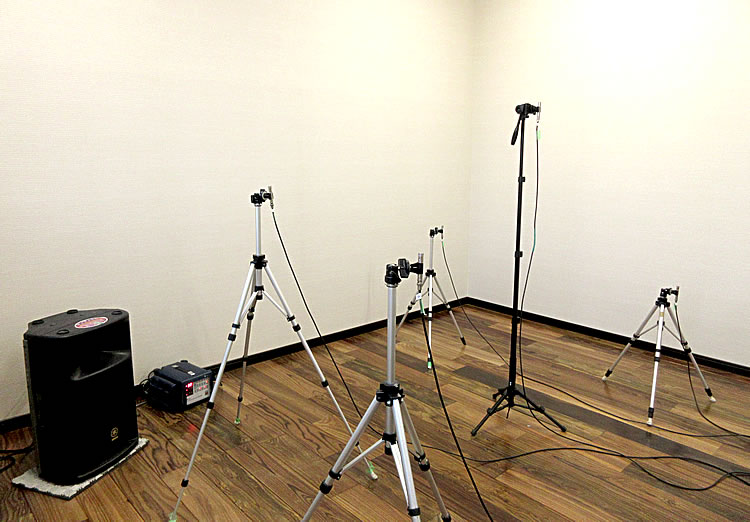

壁・床の防音性能 自動車の技術として培ってきた防音・制振技術

なぜ、制振が遮音に効果があるのか

音が出る仕組みについて

音とは、空気の振動です。
音は物体の振動によって起こり、物体の振動が周囲の空気を振るわせ音波になって伝わります。

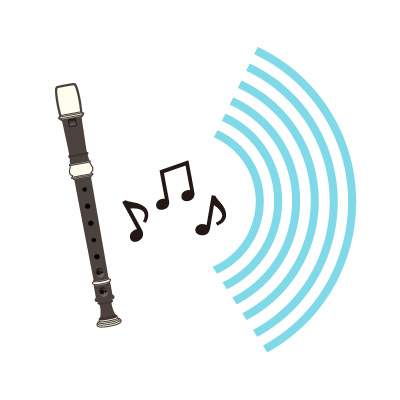

リコーダーを吹くと中の空気が振動して音が出ます リコーダーを吹くと
中の空気が振動して
音が出ます

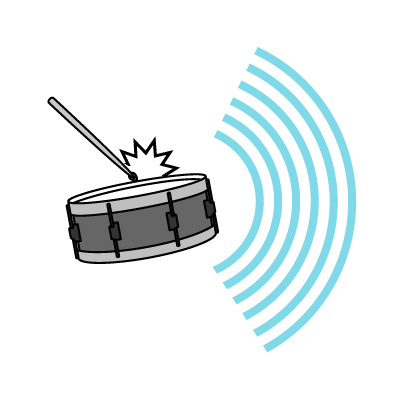

太鼓を叩くと膜がふるえて音が出ます 太鼓を叩くと膜が
ふるえて音が出ます
振動が発生することでになります

ゼトロNV-αの制振遮音メカニズム

ゼトロNV-αは、遮音したい場所に貼り付けることで、
ゼトロのブチルゴム層が内部摩擦を起こし熱エネルギーに変換され、
音の振動エネルギーを急速に減衰して透過音を抑制します。

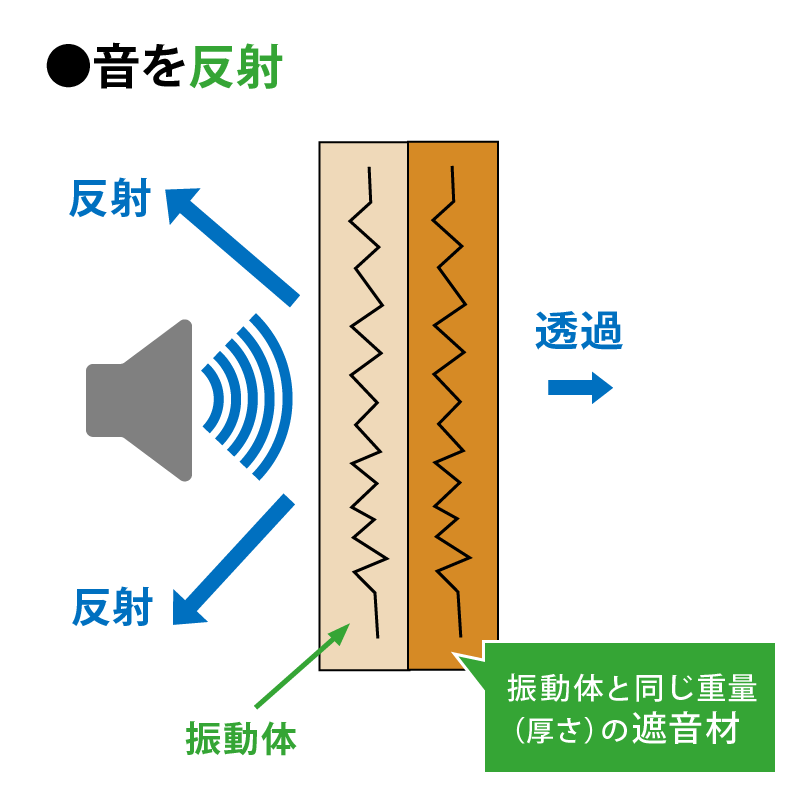

  • 今までの遮音対策

    重い(厚い)遮音材の追加で
    音を反射させ透過音を小さくする

    今までの遮音対策 音を反射

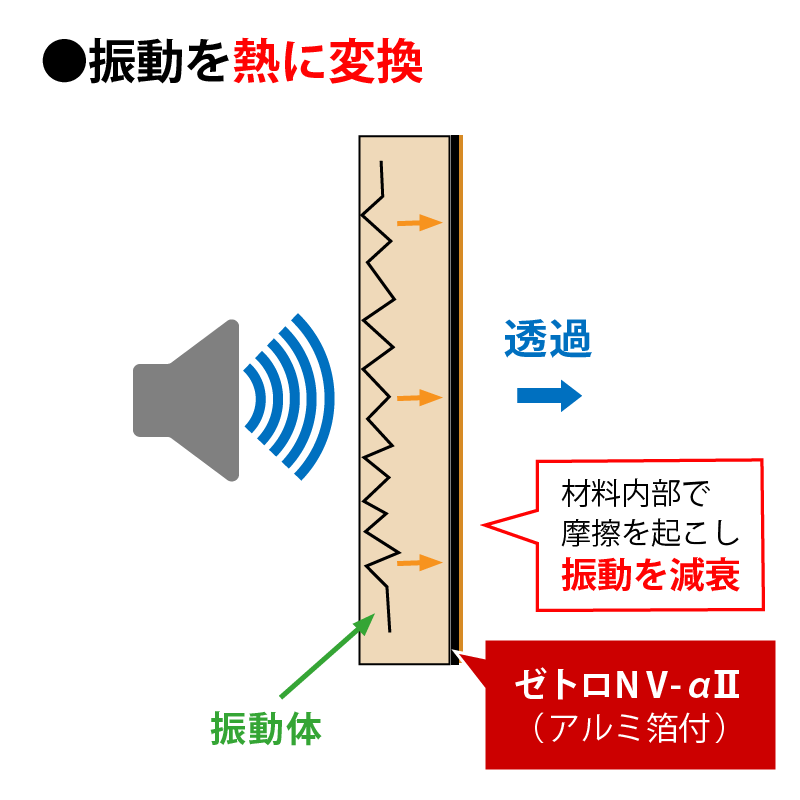

  • ゼトロの制振遮音技術

    0.5mm厚のゼトロが振動を抑えて
    透過音を小さくする

    ゼトロの制振遮音技術 振動を熱に変換
振動を抑えて発生する音を小さくすることが制振遮音の特長です

【実験動画】ゼトロNV-αの制振遮音効果

ゼトロによる音の発生を抑える様子を下記の動画でご確認下さい。

  • 振動が素早く収まり音が小さく聞こえます

    ゼトロNV-α

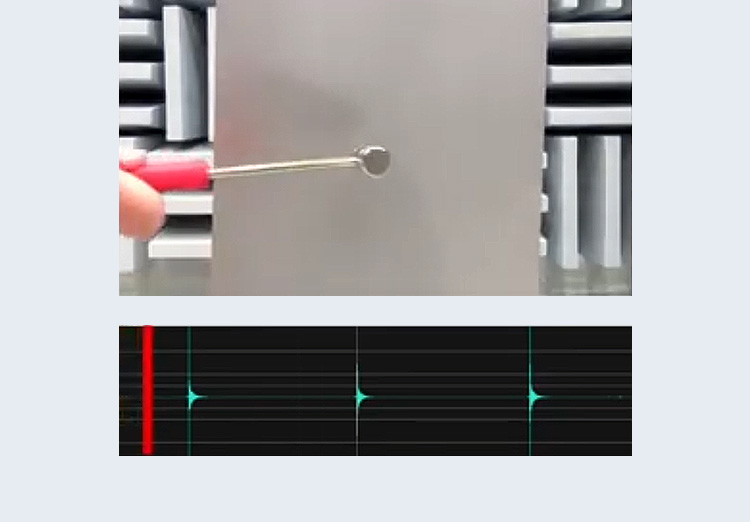

    金属板の打音試験

    ゼトロNV-αⅡ 金属板の打音試験
    ゼトロNV-αⅡ 金属板の打音試験
  • 振動が抑制されビビリ音が発生しません

    ゼトロNV-α
    音響加振試験

    ゼトロNV-αⅡ 音響加振試験
    ゼトロNV-αⅡ 音響加振試験
ゼトロは振動を抑えて発生音を小さくします

制振遮音技術の応用

金属屋根の雨音対策

金属屋根に雨粒が当たると振動となって伝搬し音が放射されます。
制振テープを金属屋根の裏面に貼ると、屋根で発生した振動を瞬時に減衰して雨音を小さくします。

詳細は、【金属屋根用制振テープ ゼトロNV-αアルミ箔付 製品紹介ページ】をご覧下さい

ガルバリウム鋼板の裏面に貼るだけで「雨音騒音を10dB低減!」 壁用制振テープ「ゼトロ NV-αⅡ」製品紹介はこちら

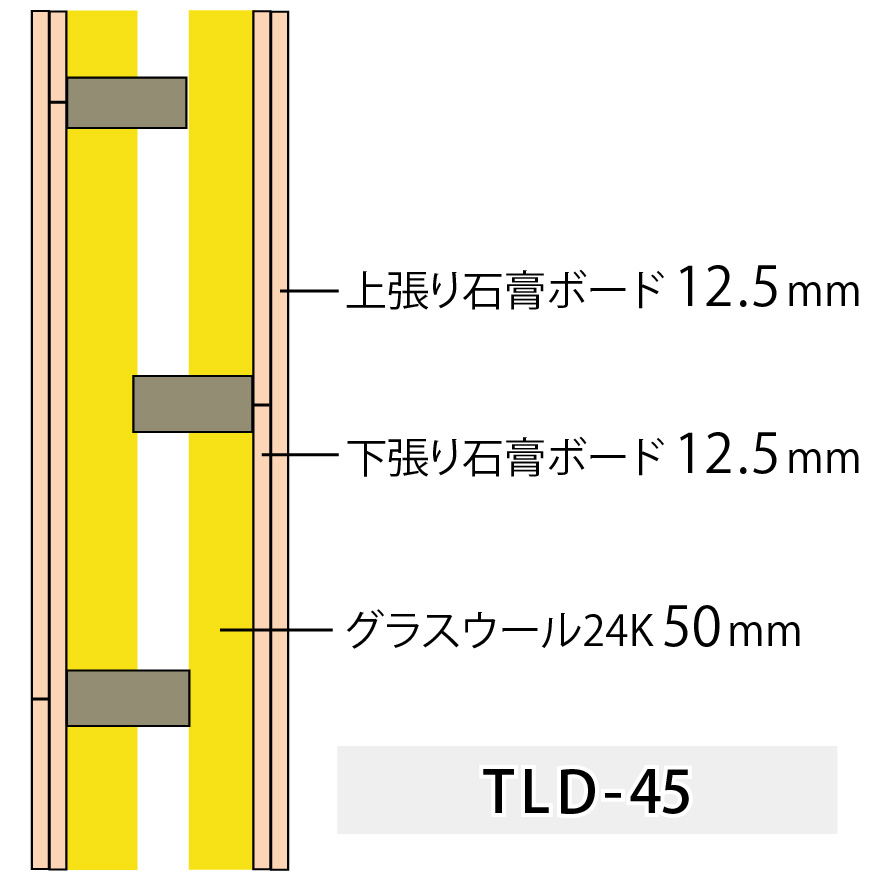

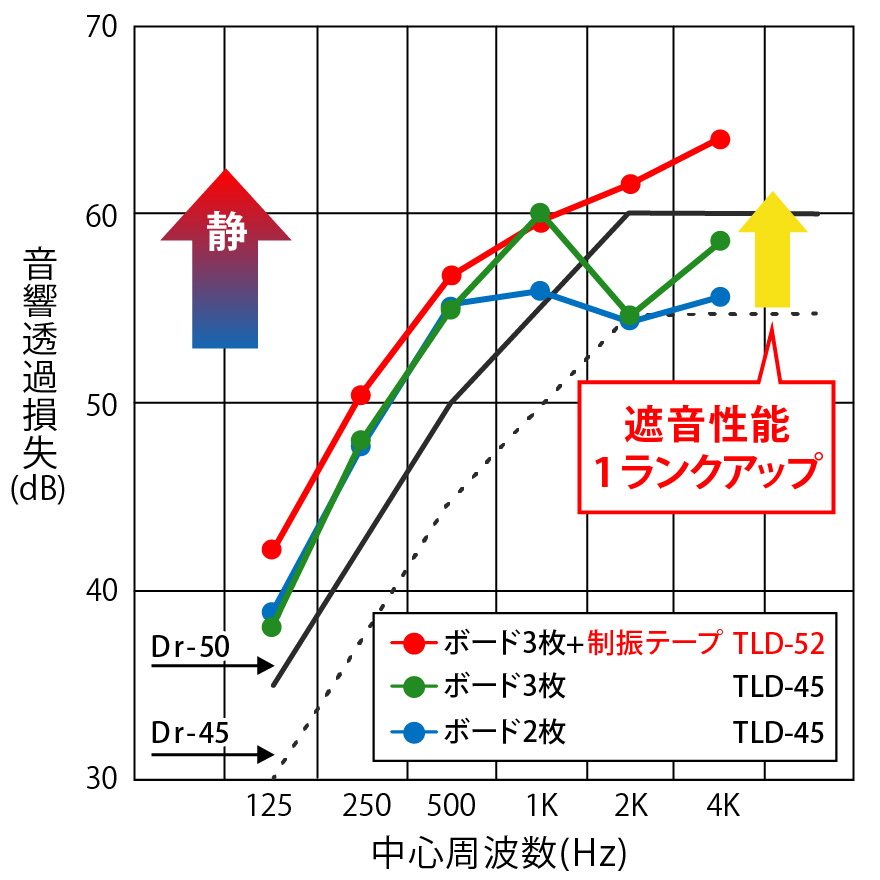

壁の遮音対策

壁に音が当たると振動となって伝搬し音が放射されます。

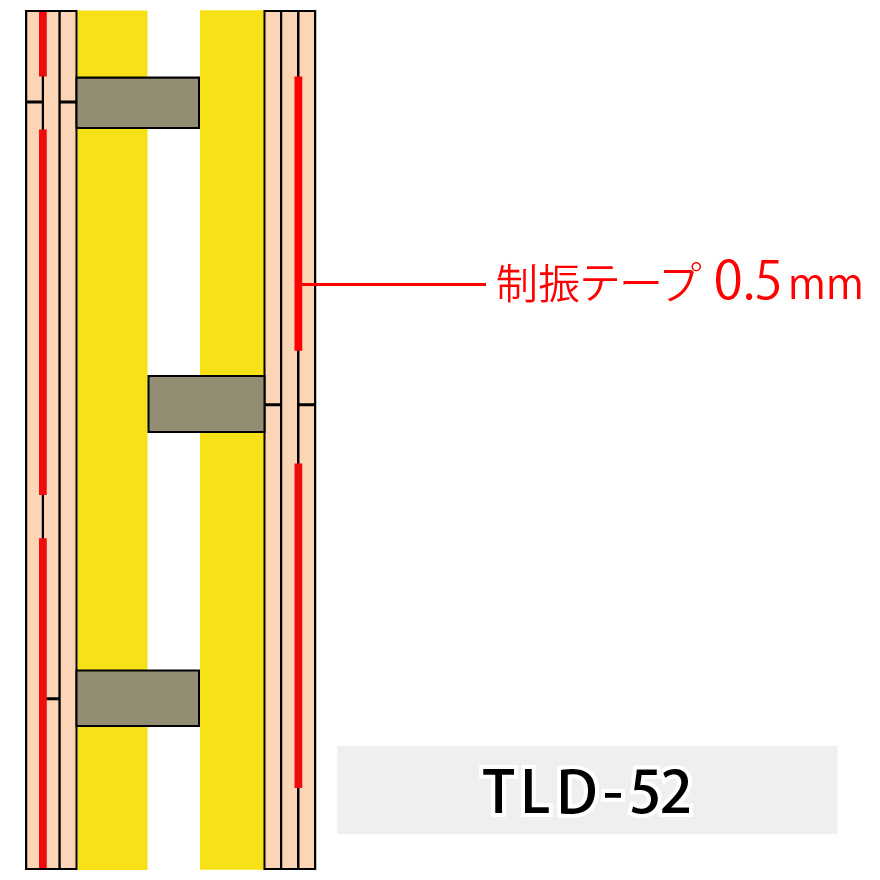

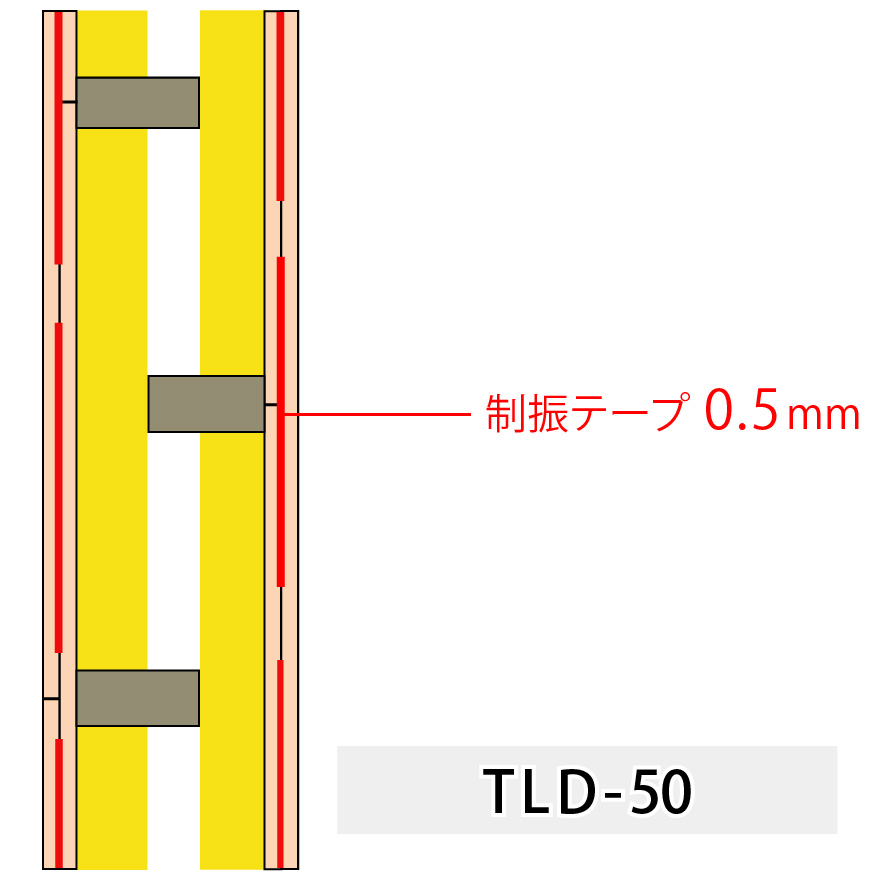

制振テープを面材に挟み込むと、壁で発生した振動を瞬時に減衰して隣室に透過する音を小さくします。

詳細は、【壁用制振テープ ゼトロNV-α 製品紹介ページ】をご覧下さい。

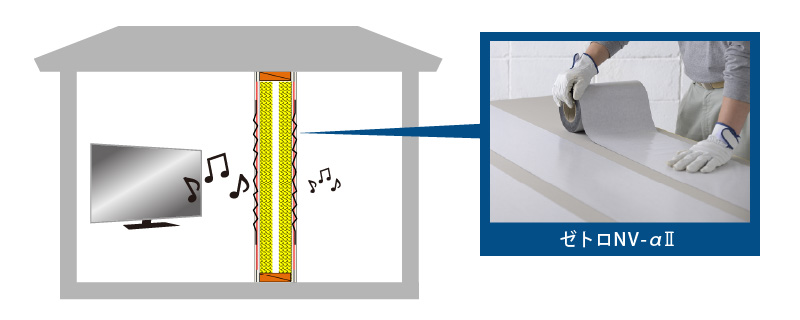

壁用制振テープ ゼトロNV-αⅡ

壁用制振テープ「ゼトロ NV-αⅡ」製品紹介はこちら
