仕上材を選ばない
直床断熱遮音ユニット 製品紹介シャルダン SPF400
< New >

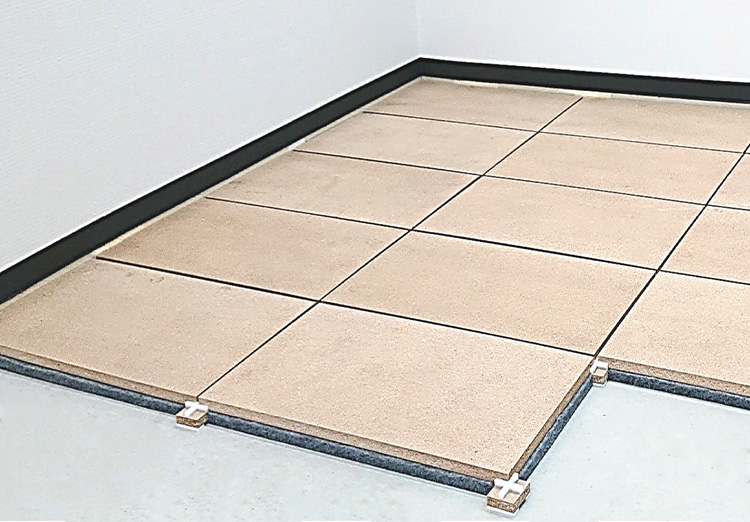

![SPCフローリング対応 断熱遮音システム シャルダン SPF400](img_spf400/spf400_main_img.jpg)
わずか40㎜で断熱性能も発揮する遮音下地材
直床断熱遮音ユニット「シャルダン SPF400」とは
簡単下地材 【シャルダン SPF400】
専用部材で敷き並べる簡単施工の床下地材です。
簡単施工でありながら、「低床40mm」「高遮音」「高断熱」と機能性を追求しました。

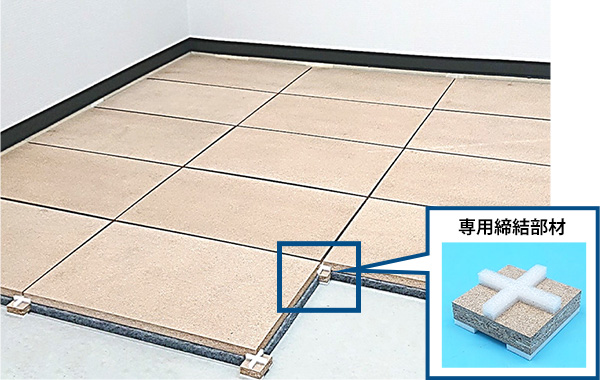

![敷き並べ イメージ図](img_spf400/img_floor_ability_1.jpg)

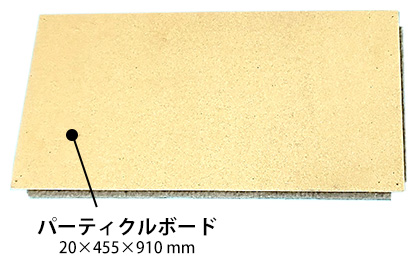

![製品表面 パーティクルボード](img_spf400/img_floor_ability_2.jpg)

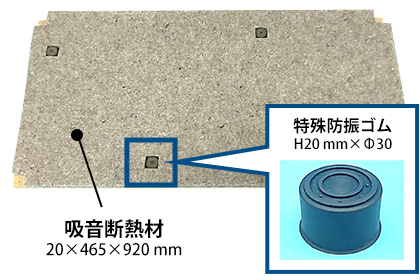

![製品裏面(床素面接触側) 吸音断熱材 特殊防振ゴム](img_spf400/img_floor_ability_3.jpg)
製品サイズ | 40 × 455 × 910(mm) |
---|---|
重量 | 6.5kg / 枚 |
荷姿 | 本体44枚/パレット 端部処理剤 専用締結部材(別売り) |
遮音性能

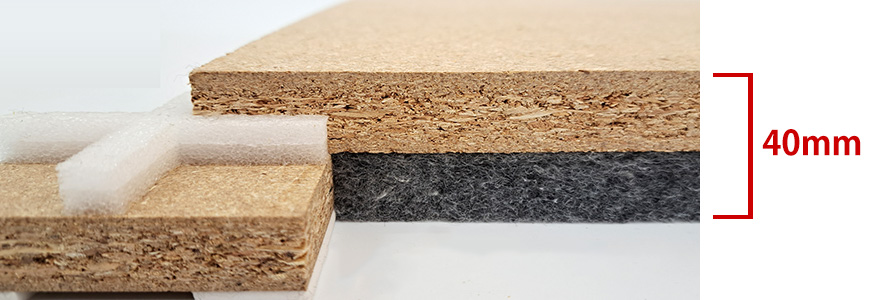

業界初!わずか40mmの厚さで、床遮音性能 LL-45を達成!
![シャルダン SPF400 イメージ](img_spf400/img_floor_thickness.jpg)

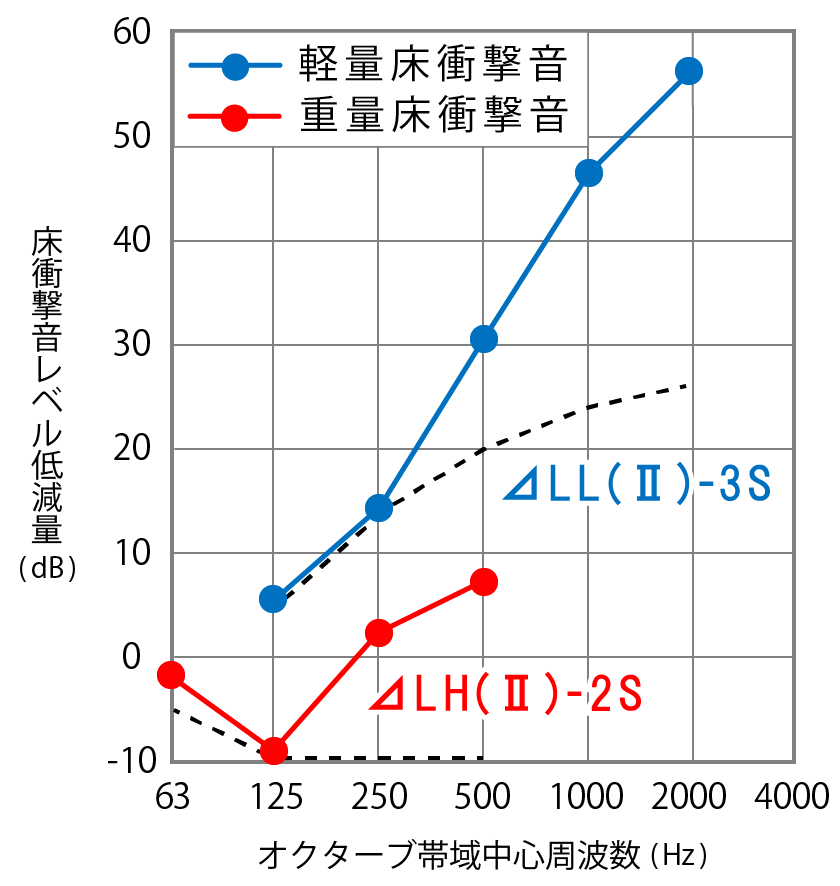

床衝撃音試験データ
推定L等級 | 軽量: LL-45 |
---|
⊿L等級 | 軽量: ⊿LL(Ⅱ)-3S |
---|---|
重量: ⊿LH(Ⅱ)-2S |
![床衝撃音試験データ](img_spf400/img_floor_graph.png?2024)
周波数(Hz) | 床衝撃音レベル低減量(dB) | |
---|---|---|
軽量 | 重量 | |
60 | ー | -1.8 |
125 | 5.6 | -8.9 |
250 | 14.1 | 2.4 |
500 | 30.6 | 7.2 |
1000 | 46.4 | ー |
2000 | 56.3 | ー |
※試験体床高 57mm
(SPCフローリング5mm+合板12mm+SPF400 40mm)
断熱性能
吸音断熱材による断熱効果
- SPF400HS※ の吸音断熱材の熱伝導率:0.033 [ W / (m・K) ]
- 住宅金融支援機構の断熱材区分【D】に相当する性能
※SPF400HS:SPF400 高断熱仕様

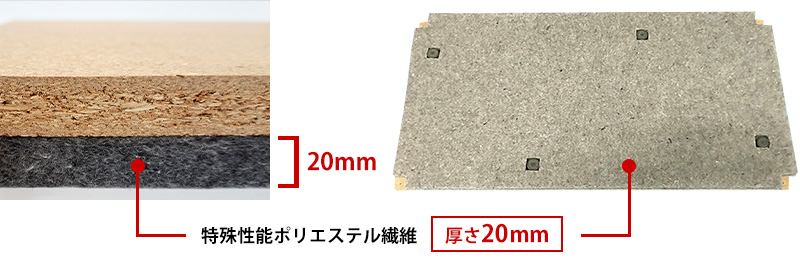

![特殊高性能ポリエステル繊維 厚さ20㎜](img_spf400/img_floor_insulation.jpg)
通常仕様 SPF400 |
高断熱仕様 SPF400HS |
|
---|---|---|
吸音断熱材の熱伝導率 W/(m・K) |
0.040 | 0.033 |
住宅金融支援機構の定める 断熱材の種類「記号」 |
Cランク相当 Cランク該当の熱伝導率範囲 |
Dランク相当 Dランク該当の熱伝導率範囲 |
『高性能グラスウール断熱材48K』と同等レベルの断熱性能(熱伝導率)
お気軽にお問合せ・ご相談ください
お電話でのお問合せはこちら
0587-36-6100お電話でのお問合せはこちら
0587-36-6100
![](../img_common/icon_tel.png)
![](../img_common/icon_tel.png)

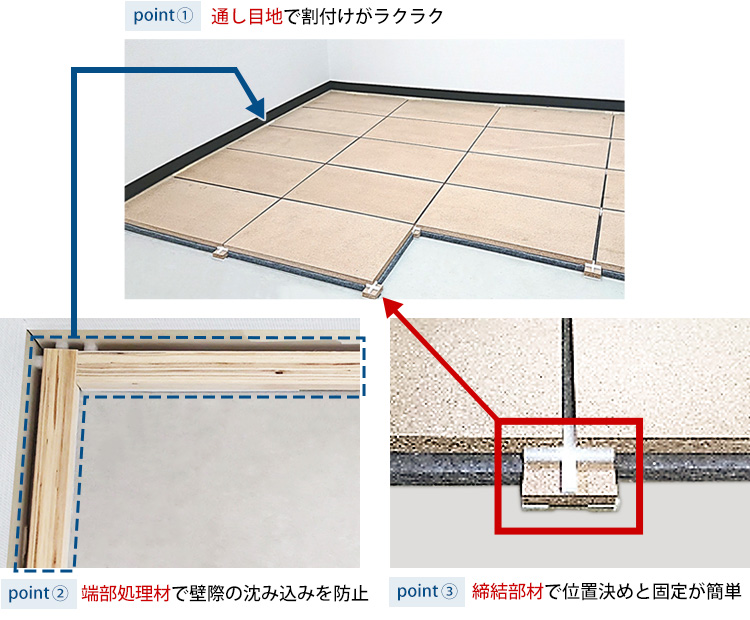

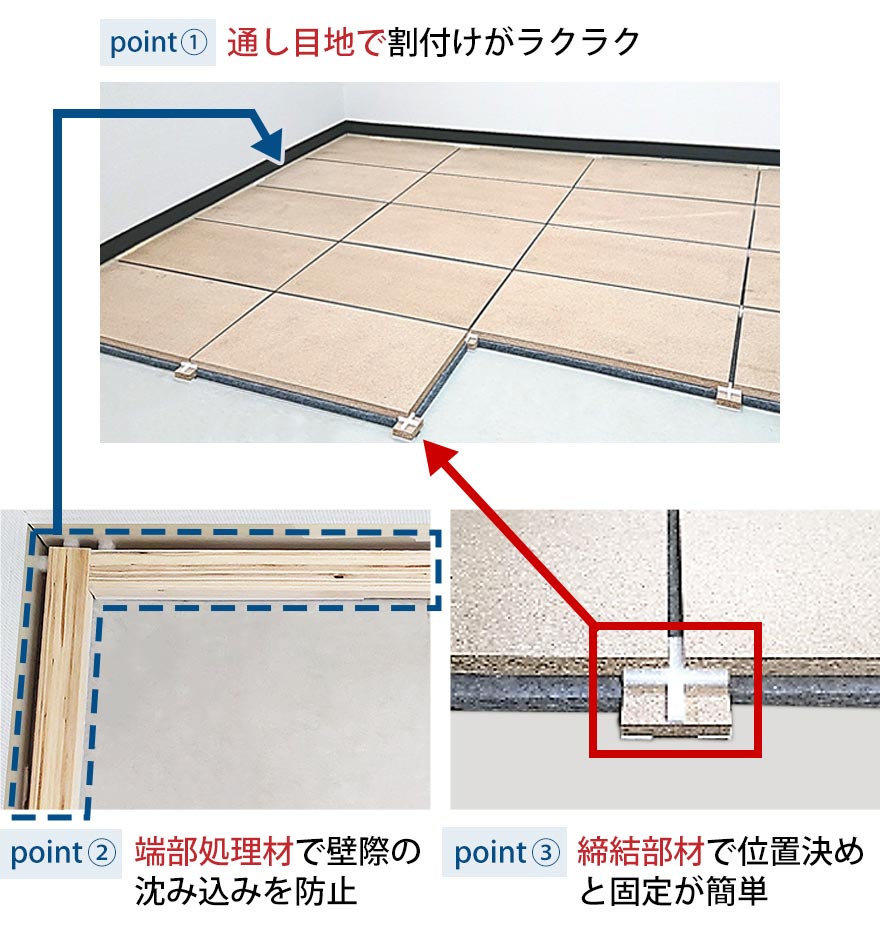

施工性
一般的な乾式二重床施工に比べ、施工時間を1/3以下に短縮
一体型ユニットで、製品本体の現場組付けが不要です。
特許出願済

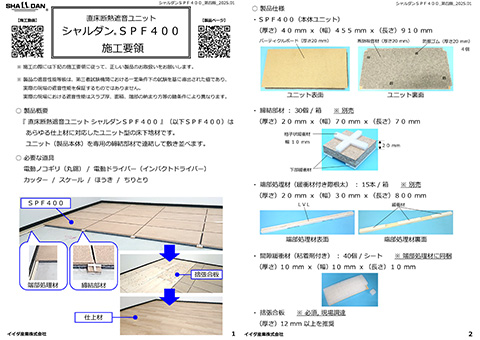

詳しい施工方法はこちらよりご覧ください
シャルダン SPF400
施工要領動画
![シャルダン SPF400 施工要領動画](../img_common/video_qr_spf400.png)
お気軽にお問合せ・ご相談ください
お電話でのお問合せはこちら
0587-36-6100お電話でのお問合せはこちら
0587-36-6100
![](../img_common/icon_tel.png)
![](../img_common/icon_tel.png)
【SPCフローリング】×【シャルダン SPF400】→業界唯一の床システム
「簡単仕上げ」×「簡単下地」の相乗効果で革新的な施工性
簡単仕上げ材 【SPCフローリング】
接着剤を使わず、はめ込むだけで簡単に施工できる床仕上げ材です。
天然石パウダーが主成分で、「薄くて硬い」「伸び縮みが少ない」「キズに強く土足対応」「水に強く滑りにくい」「メンテナンスが簡単」といった特徴を持ちます。

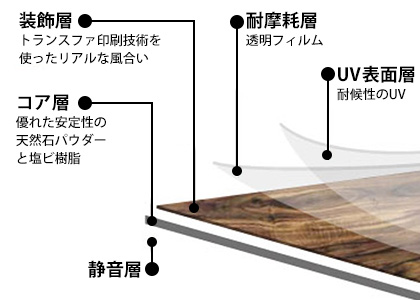

![SPCフローリング 構造](img_spf400/img_floor_layer.jpg)
施工の簡便さからDIYなどで近年人気のSPCフローリングですが、「薄くて硬い」ため床遮音性能が低く、主に商業施設や福祉施設等の非住宅に使われる床仕上げ材でした。
シャルダンSPF400で
集合住宅でもSPCフローリングをお使い頂くことができます!
【SPCフローリング】×【シャルダン SPF400】の相乗効果
- 2つの「簡単施工」で施工時間を大幅に短縮
- 従来の床構造に比べ 床高さを低くでき、天井高を確保
- SPCフローリングでLL-45を取得した業界初の床遮音システム

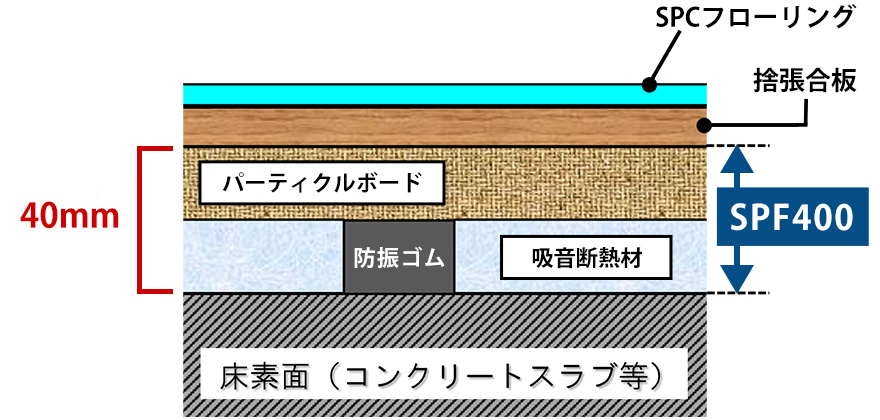

![床断面 模式図](img_spf400/img_floor_crosssection.jpg?re)
