床の遮音・断熱に シャルダン

独自技術をユニットに凝縮 圧倒的な省施工と快適な住空間

シャルダンは優れた遮音性・断熱性により、マンションやアパートなど集合住宅の快適な暮らしを実現します。
無垢フローリング、SPCフローリング等 幅広い床材に対応し、上階から下階に伝わる床の衝撃音を和らげます。

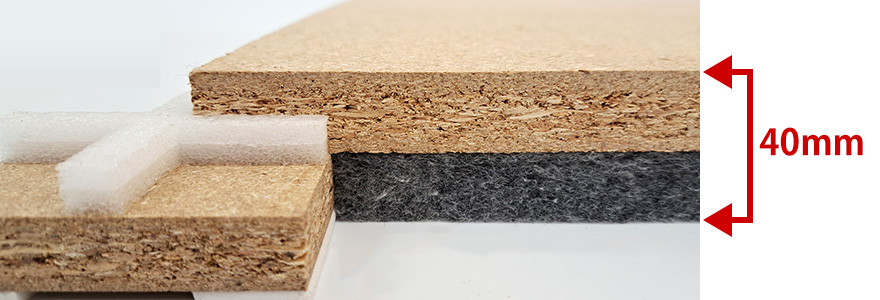

厚さわずか40mmの床下地材

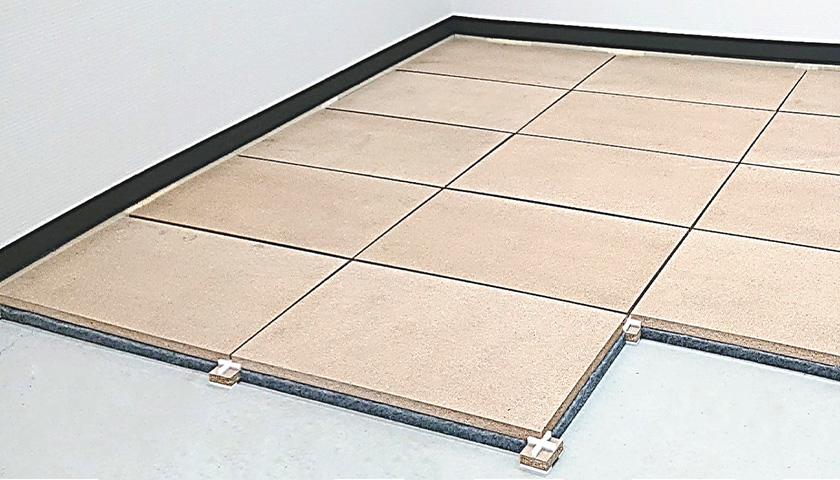

厚さわずか40mmの床下地材
厚さわずか40mmの床下地材

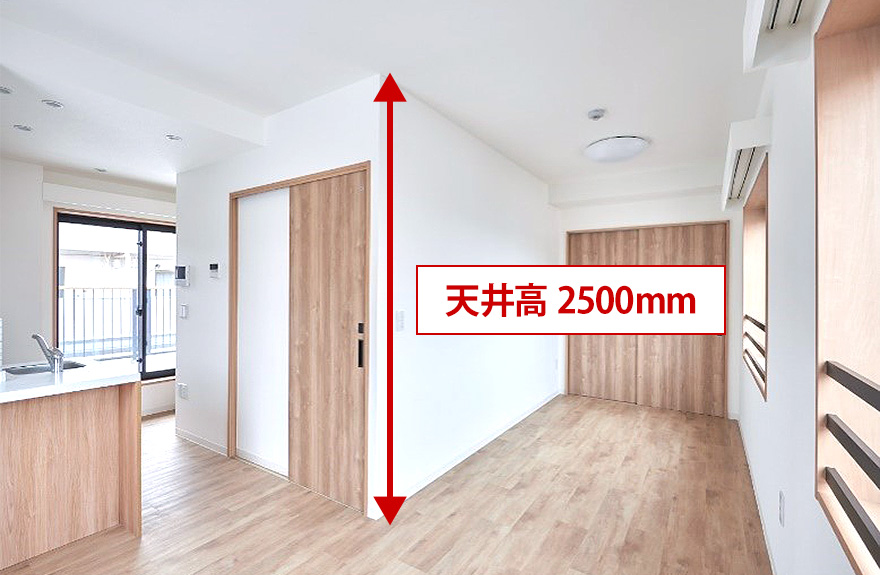

低床ユニットにより、一般的な天井より100mm以上高い空間を実現

天井高2500mm

高級車の技術に裏付けされた『安心・安全な性能』

床衝撃音の遮断

日本建築総合試験所にて床衝撃音レベル低減量の試験実施

推定L等級 軽量:
LL-45
⊿L等級 軽量:
⊿LL(Ⅱ)-3S
重量:
⊿LH(Ⅱ)-2S
床衝撃音レベル低減量(dB)グラフ画像
試験結果
周波数 床衝撃音レベル低減量(dB)
軽量 重量
63 - -0.7
125 7.9 -4.6
250 15.9 -0.3
500 25.1 -1.9
1K 35.5
2K 51.3

選べる断熱性能

『高性能グラスウール断熱材48K』と同等レベルの断熱性能(熱伝導率)

  通常仕様 高断熱仕様 HS
吸音断熱材の熱伝導率
W/(m・K)
0.040 0.033

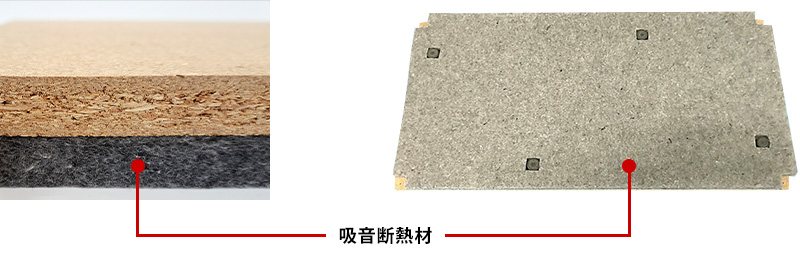

吸音断熱材

転倒時の安全性

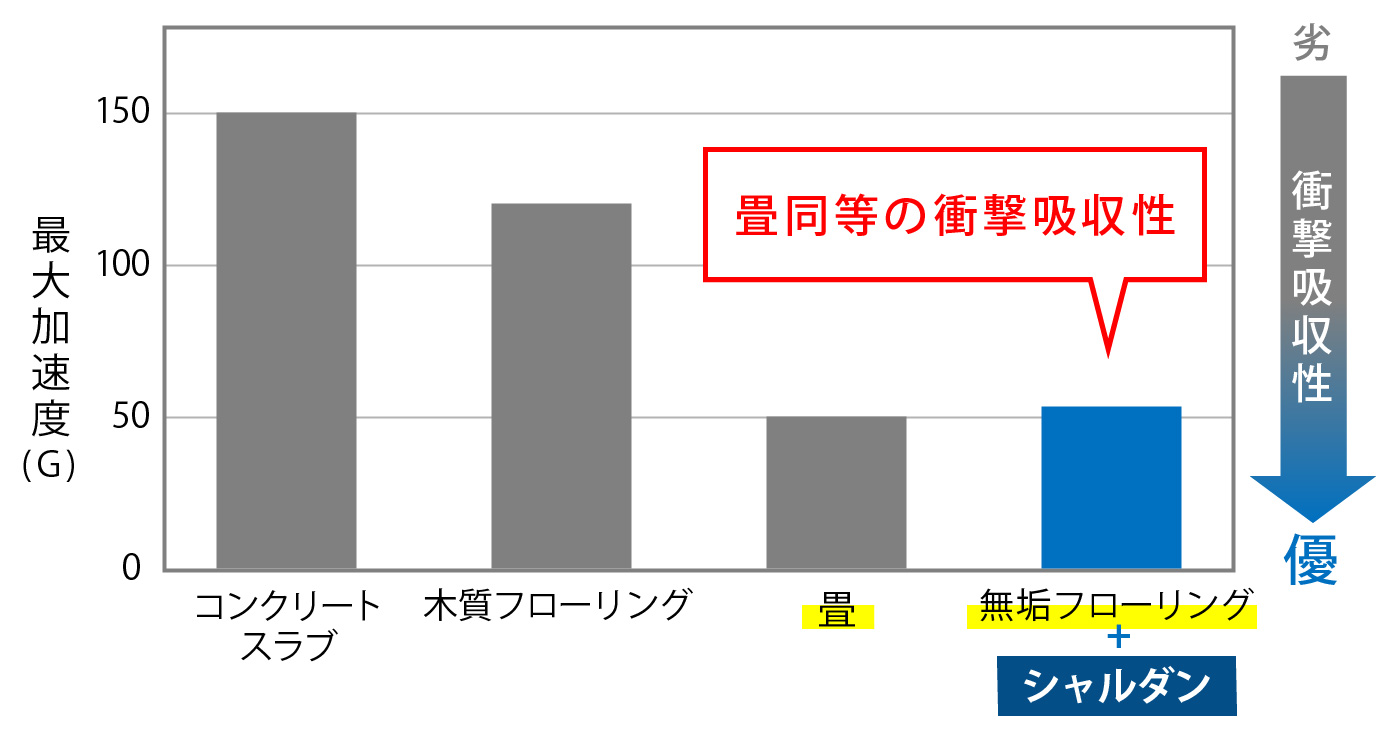

転倒衝突時の床の硬さ(G値)

転倒衝突時の床の硬さ(G値)グラフ画像

特許工法により施工時間を50%削減

専用設計の締結部材で製品を敷き並べ。製品同士の位置決めと固定を効率化

シャルダン SPF400

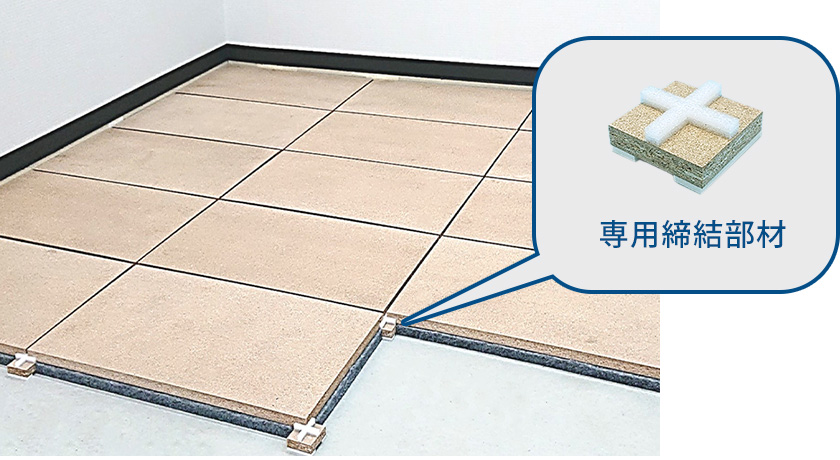

シャルダン SPF400 敷き並べ イメージ図

シャルダン OY430

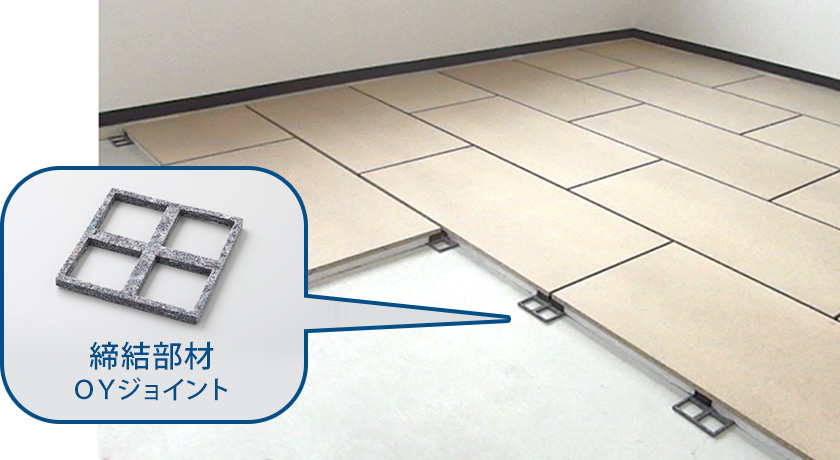

直床遮音マット施工写真 OYジョイント(特許出願済)による省施工

シャルダン ラインアップ

各種フローリングに対応した2つの製品

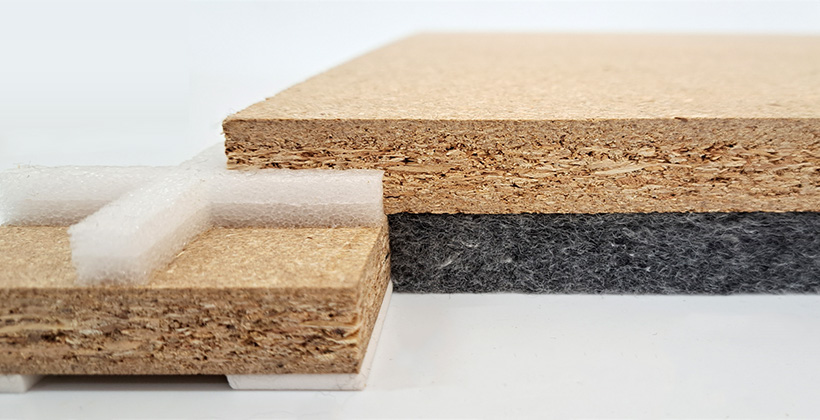

シャルダン SPF400 / SPF400HS
シャルダン SPF400 / SPF400HS
低床 40mm 遮音等級LL-45 SPCFL対応 木質FL対応 通し目地 簡単施工

仕上げ材を選ばないマルチタイプ

詳しい製品仕様はこちら

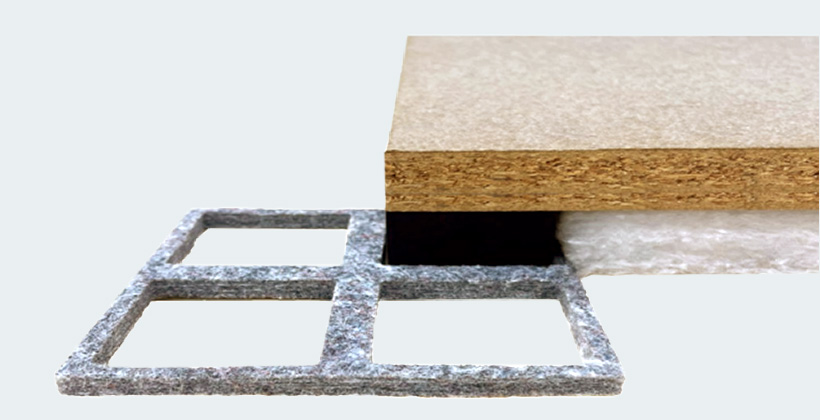

シャルダン OY430 / OY430HS
シャルダン OY430 / OY430HS
低床 43mm 遮音等級LL-45 木質FL対応 捨張不要 レンガ貼り 簡単施工

捨張不要の省施工タイプ

詳しい製品仕様はこちら

※『SPF430HS』 『OY430HS』 は 「SPF400」 「OY430」(通常品) の高断熱仕様であり、吸音断熱材の仕様が異なります。
 製品の構成、基本性能(厚さ, 遮音性, 施工性, 安全性)は通常品と同等です。
